Grundberührung und Kielschaden an Segelyachten fachgerecht untersuchen und reparieren

Eine Grundberührung dauert oft nur einen Augenblick. Ihre Folgen können jedoch weit über die sichtbare Anstoßstelle am Kiel hinausreichen. Selbst wenn außen lediglich Kratzer, eine kleine Verformung oder eine geöffnete Kielnaht erkennbar sind, können im Inneren erhebliche Kräfte in den Rumpf und die Bodengruppe eingeleitet worden sein.

Die Yachtwerft Heiligenhafen untersucht, beurteilt und repariert seit mehr als drei Jahrzehnten Schäden an GFK-Yachten. Ein Schwerpunkt liegt auf Grundberührungs- und Kielschäden: von der ersten Inaugenscheinnahme über die kontrollierte Freilegung bis zur strukturellen Wiederherstellung und vollständigen Wiedermontage.

Nach einer Grundberührung sollte die Yacht deshalb nicht allein anhand der sichtbaren Spuren beurteilt werden. Entscheidend ist, ob die Kiel-Rumpf-Verbindung, das Rumpflaminat oder die tragende Bodengruppe belastet oder beschädigt wurden.

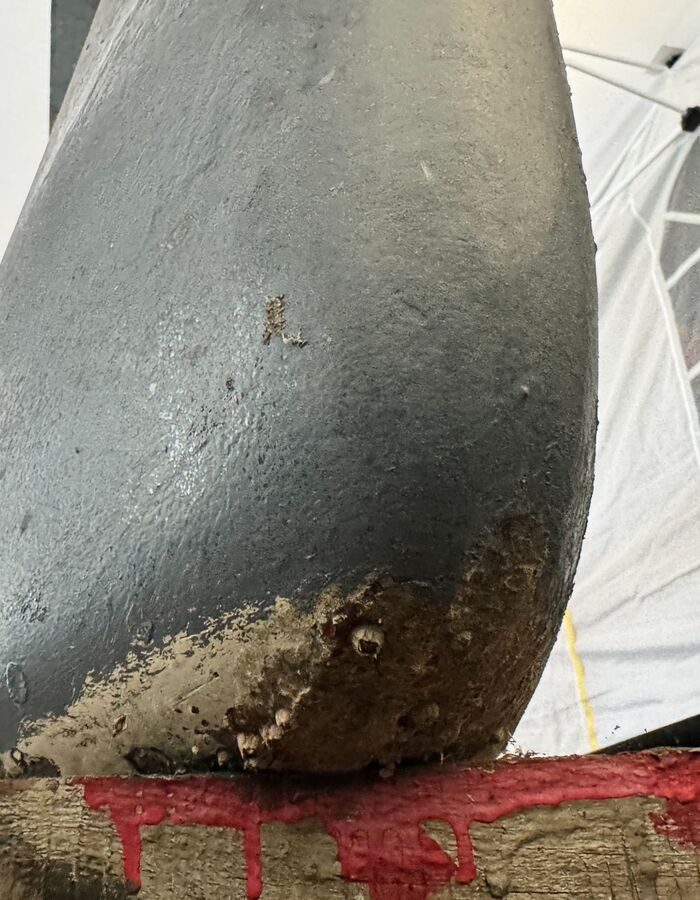

Kleine Anstoßstelle große Wirkung

Beim Aufprall wirkt der Kiel als langer Hebel. Die an seiner Vorderkante aufgenommene Kraft wird über die Kielbolzen und den rumpfseitigen Kielflansch in den Rumpf eingeleitet. Je nach Richtung und Stärke der Belastung entstehen hohe Zug-, Druck- und Schubkräfte. Besonders im hinteren Bereich der Kielaufstandsfläche können dadurch Belastungsspitzen auftreten.

Die sichtbare Stelle am Kiel ist daher nicht zwangsläufig der Bereich mit dem größten Schaden. Außen können die Spuren unscheinbar bleiben, während sich innen Klebeflansche der Bodengruppe lösen, Bodenwrangen oder Stringer einreißen und sich einzelne Lagen des Rumpflaminats voneinander trennen. Risse können unmittelbar entstehen, sich aber auch erst nach weiterer Belastung oder bei späteren Arbeiten zeigen.

Aus diesem Grund sollte jede Grundberührung gemeldet und fachlich eingeordnet werden. Ob eine weiterführende Untersuchung erforderlich ist, entscheidet sich aus dem Gesamtbild und nicht aus der Größe einer einzelnen sichtbaren Spur.

Welche Bereiche können betroffen sein

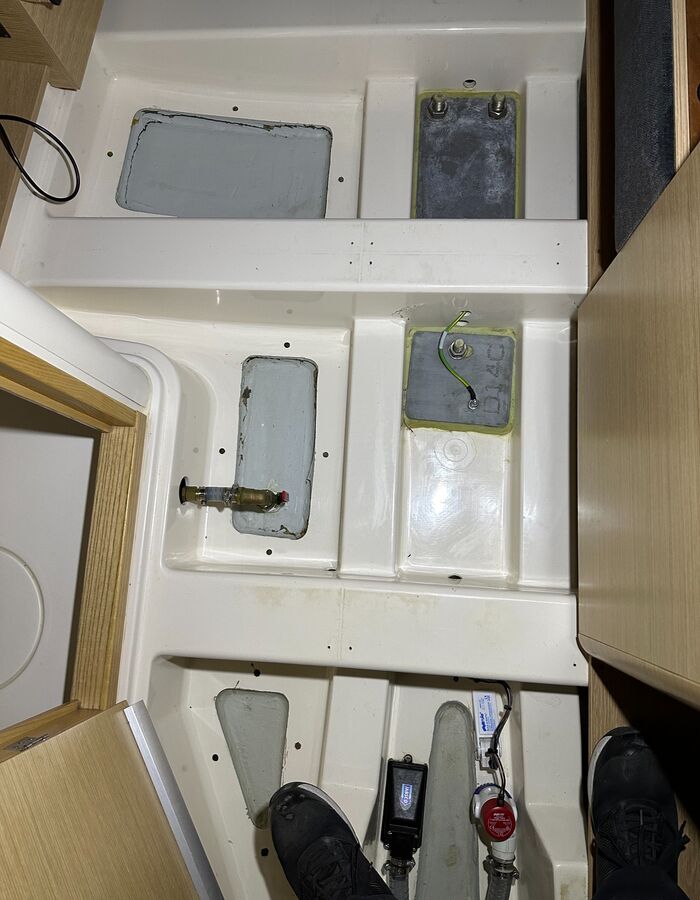

Die Kiel-Rumpf-Verbindung besteht nicht nur aus Kiel, Kielbolzen und Wartungsfuge. Zur Lastverteilung gehören auch der rumpfseitige Kielflansch, das angrenzende Rumpflaminat und die im Inneren eingebaute Bodengruppe. Diese setzt sich aus quer verlaufenden Bodenwrangen und längs verlaufenden Stringern zusammen.

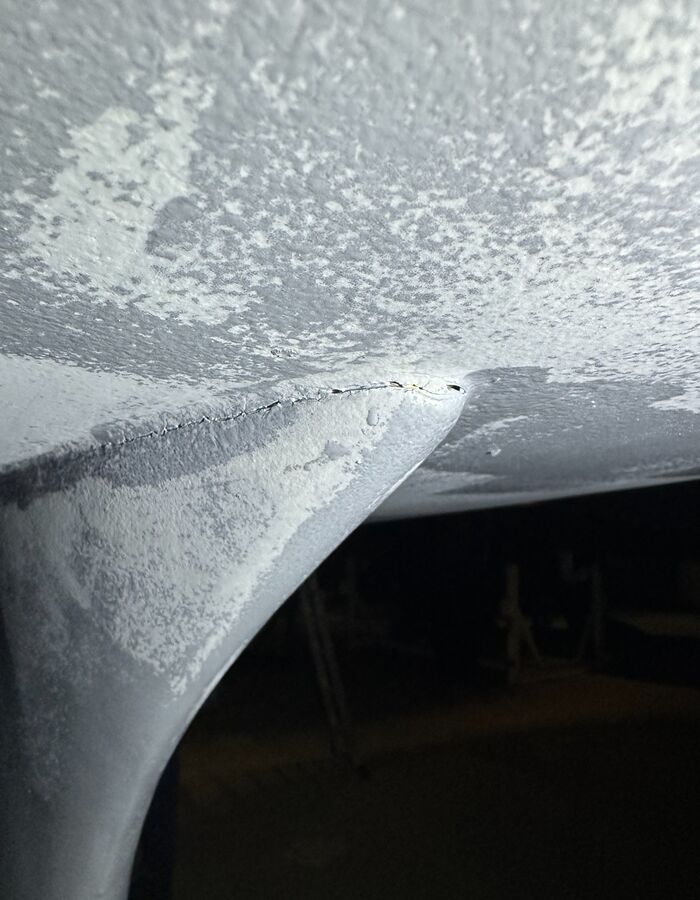

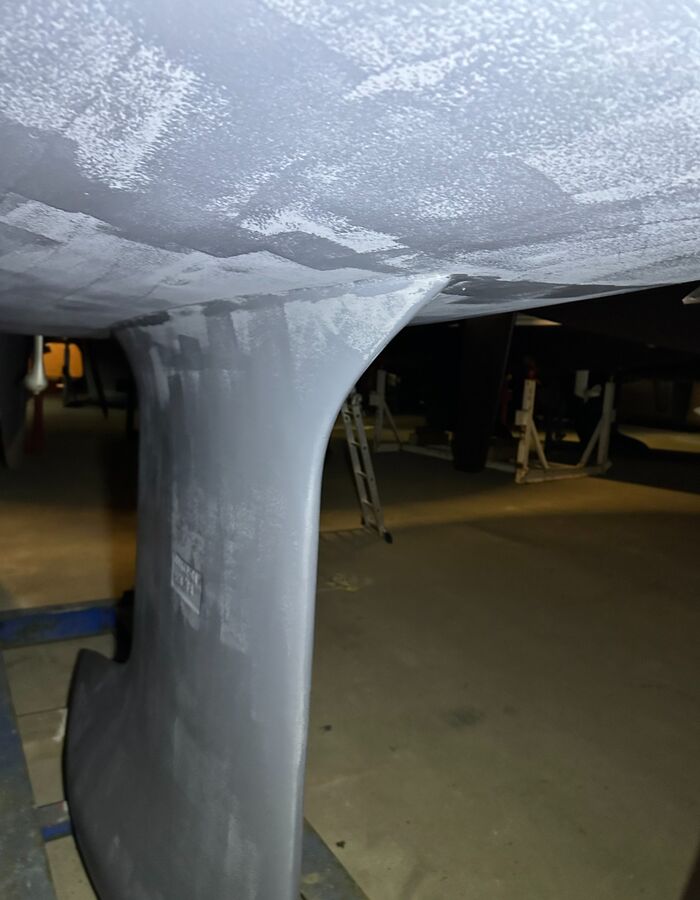

• Öffnung oder Verschiebung der Wartungsfuge am Kielansatz
• Verformungen oder Beschädigungen am Kiel und an seiner Aufstandsfläche
• Risse, Weißbruch oder interlaminare Trennungen im Rumpflaminat
• gelöste Klebeflansche zwischen Bodengruppe und Rumpf

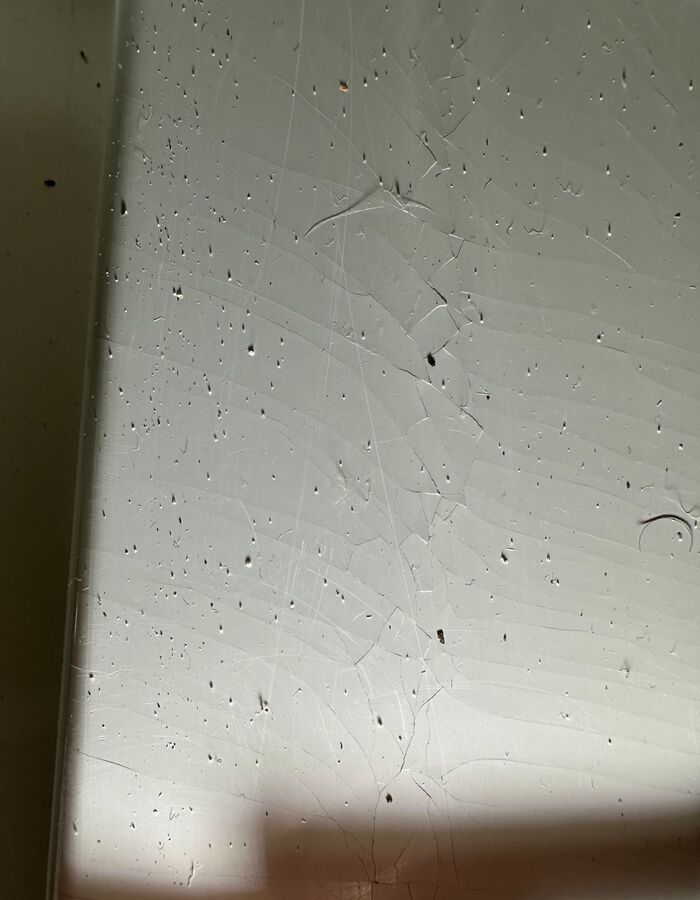

• Risse oder Brüche in Bodenwrangen und Stringern
• Auffälligkeiten an Kielbolzen, Gegenplatten und deren Auflageflächen
• Schäden in geschlossenen oder durch den Innenausbau verdeckten Bereichen

Nicht jede Auffälligkeit ist von außen oder durch eine einzelne Sichtöffnung erkennbar. Geschlossene Bilgenbereiche, Einbauten und Beschichtungen können den direkten Blick auf die tragende Verbindung vollständig verhindern.

Untersuchung in abgestuften Schritten

Eine belastbare Beurteilung entsteht schrittweise. Umfang und Tiefe der Untersuchung werden an das konkrete Schadensbild angepasst. Ziel ist, den tatsächlichen Schaden einzugrenzen, ohne unnötig Bauteile zu demontieren oder intakte Bereiche zu öffnen.

1 Inaugenscheinnahme und Schadenaufnahme

Zunächst werden Kiel, Kielansatz, Unterwasserschiff und die zugänglichen Bereiche im Inneren untersucht. Dabei werden sichtbare Anstoßspuren, Risse, Verformungen, Fugenöffnungen und Veränderungen an der Bodengruppe dokumentiert. Auch die Zugänglichkeit der Kielbolzen und der angrenzenden Struktur wird erfasst.

2 Auskranen und gezielte Freilegung

Besteht der Verdacht auf einen strukturellen Schaden, wird die Yacht an Land sicher gelagert. Bodenbretter, Einbauten oder technische Komponenten werden nur soweit demontiert, wie es die weitere Untersuchung erfordert. Verdeckte Bereiche der Bodengruppe werden kontrolliert zugänglich gemacht.

3 Weiterführende Untersuchung

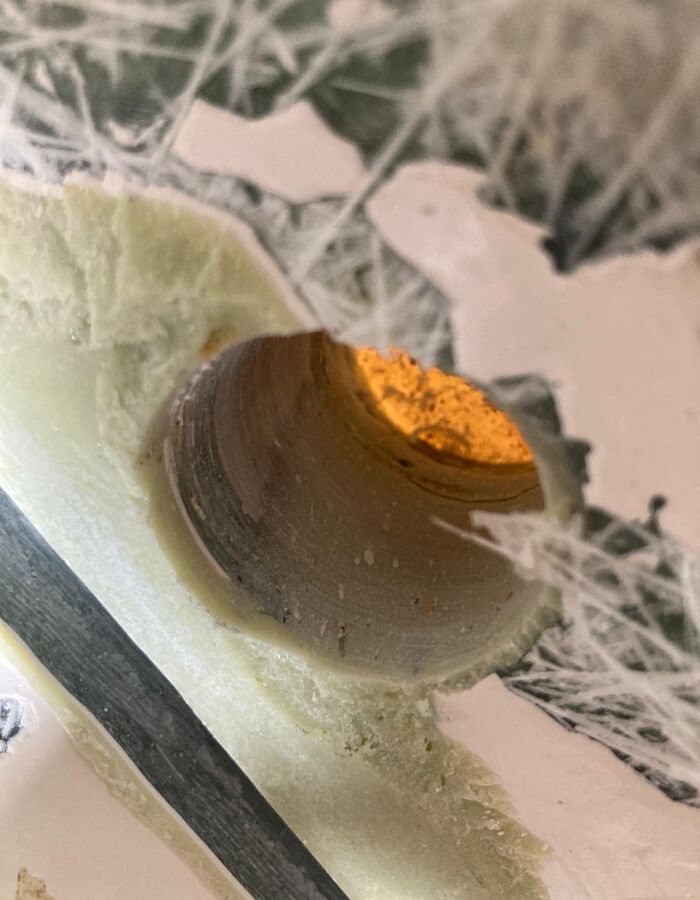

Je nach Befund werden Beschichtungen entfernt, Klebeflansche geprüft und geschlossene Felder geöffnet. Kielbolzenlöcher und angrenzende Laminatbereiche können wichtige Hinweise auf interlaminare Trennungen liefern. Erst durch diese Arbeiten wird das räumliche Ausmaß eines verdeckten Schadens häufig vollständig erkennbar.

4 Kieldemontage

Wenn die Kiel-Rumpf-Verbindung nicht anders zuverlässig beurteilt oder repariert werden kann, wird der Kiel demontiert. Danach lassen sich die Kielaufstandsfläche, der rumpfseitige Kielflansch, die Bolzenlöcher und der Zustand der Bettung untersuchen. Der Umfang der Instandsetzung wird anschließend auf Grundlage des freigelegten Schadens festgelegt.

Fachgerechte strukturelle Wiederherstellung

Bei der Reparatur werden geschädigte und nicht mehr tragfähige Bereiche vollständig bis in belastbares Material freigelegt. Die Wiederherstellung folgt dem vorhandenen konstruktiven Lastpfad. Rumpf, Bodengruppe, Bodenwrangen, Stringer und Kiel-Rumpf-Verbindung müssen anschließend wieder als zusammenwirkende Struktur funktionieren.

Rumpflaminat und rumpfseitiger Kielflansch

Interlaminar geschädigtes Laminat wird kontrolliert ausgeschliffen und mit geeigneten Übergängen neu aufgebaut. Bei einem Durchbruch oder einer tiefer reichenden Trennung kann die Wiederherstellung von innen und außen erfolgen. Form, Laminataufbau und Oberfläche werden so wiederhergestellt, dass die erforderliche Festigkeit und die vorgesehene Geometrie erreicht werden.

Bodengruppe Bodenwrangen und Stringer

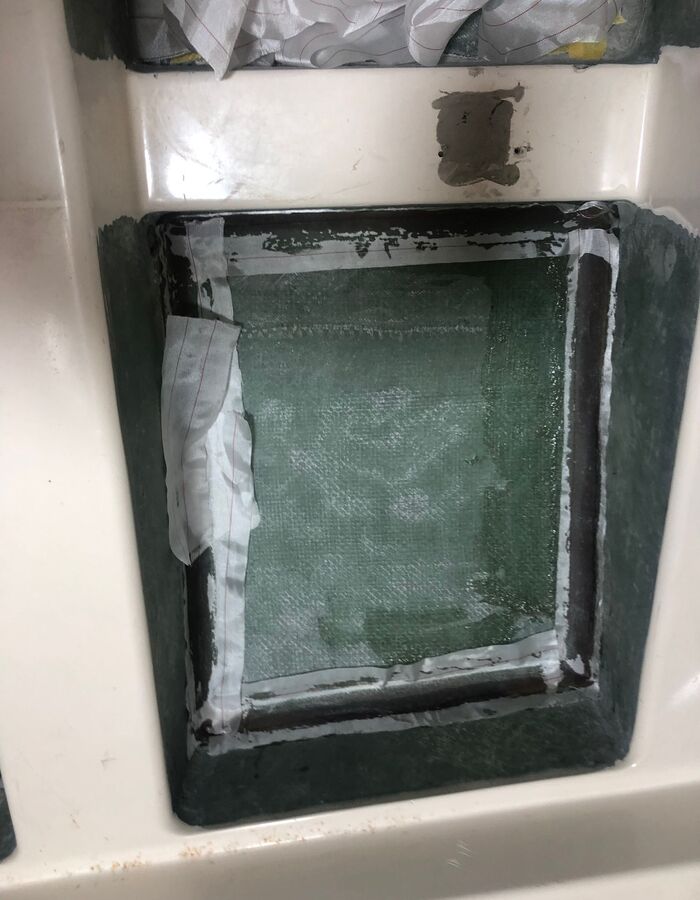

Gelöste Klebeflansche werden entfernt. Die Kontaktflächen werden bis auf tragfähigen Untergrund vorbereitet. In den Übergängen werden Hohlkehlen ausgebildet, damit die nachfolgenden Winkellaminate ohne scharfen Knick anliegen und Kräfte gleichmäßig übertragen können. Gebrochene Bodenwrangen oder Stringer werden im erforderlichen Bereich freigelegt, vorbereitet und wieder in die tragende Struktur eingebunden.

Kiel und Kiel-Rumpf-Verbindung

Der demontierte Kiel wird auf Verformungen, Beschädigungen, Korrosion und den Zustand der Kielbolzen untersucht. Nach Abschluss der Arbeiten am Rumpf werden die Bolzenlöcher hergestellt, die Kontaktflächen vorbereitet und der Kiel wieder montiert. Die äußere Wartungsfuge bildet den flexiblen Übergang zwischen Kiel und Rumpf. Wie jede dauerhaft beanspruchte Dicht- und Klebefuge unterliegt sie einer begrenzten Lebensdauer und sollte regelmäßig kontrolliert werden.

Probelaminate und Qualitätssicherung

Vor umfangreichen Laminierarbeiten können Probelaminate auf den vorbereiteten Originalflächen hergestellt werden. Das Bruchbild zeigt, ob die Vorbereitung und die Anhaftung geeignet sind. Gewünscht ist ein Verbund, bei dem sich die Probe nicht sauber von der Fläche ablösen lässt, sondern bei der Prüfung selbst zerstört wird. Die einzelnen Arbeitsabschnitte werden fotografisch dokumentiert.

Wiederaufbau und Oberflächen

Nach der strukturellen Reparatur werden Bilgen, Bodenwrangen und zugängliche Oberflächen wieder beschichtet. Ausgebaute technische Komponenten, Möbel und Bodenplatten werden schrittweise wieder montiert. Am Unterwasserschiff werden die äußeren Laminat- und Oberflächenschichten wiederhergestellt, anschließend folgen Grundierung, Kielmontage, Wartungsfuge und Unterwasseranstrich.

Versicherungsschaden und zusätzliche Arbeiten

Bei versicherten Grundberührungsschäden stimmen wir Untersuchung, Freilegung, Reparaturumfang und Dokumentation mit den Beteiligten ab. Alters-, wartungs- oder verschleißbedingte Arbeiten gehören nicht automatisch zum versicherten Schaden. Wenn sich im Zuge der Demontage zusätzliche Auffälligkeiten zeigen, werden diese getrennt beschrieben, abgestimmt und abgerechnet.

Erfahrung mit GFK-Yachten und komplexen Schadenbildern

Seit mehr als drei Jahrzehnten untersuchen, reparieren und restaurieren wir GFK-Yachten strukturell. Dazu gehören wiederkehrend Schäden an Rumpf, Kiel-Rumpf-Verbindung, Bodengruppe, Bodenwrangen und Stringern. Unsere Arbeit verbindet Bootsbau, kontrollierte Demontage, Laminatreparatur, Oberflächenwiederherstellung und den vollständigen Wiederaufbau des Innenausbaus.

Eine sorgfältige Reparatur soll am Ende möglichst nicht mehr sichtbar sein. Entscheidend ist jedoch, was darunter wiederhergestellt wurde: eine tragfähige, zusammenwirkende Struktur.

Großer verdeckter Strukturschaden nach äußerlich begrenzter Grundberührung

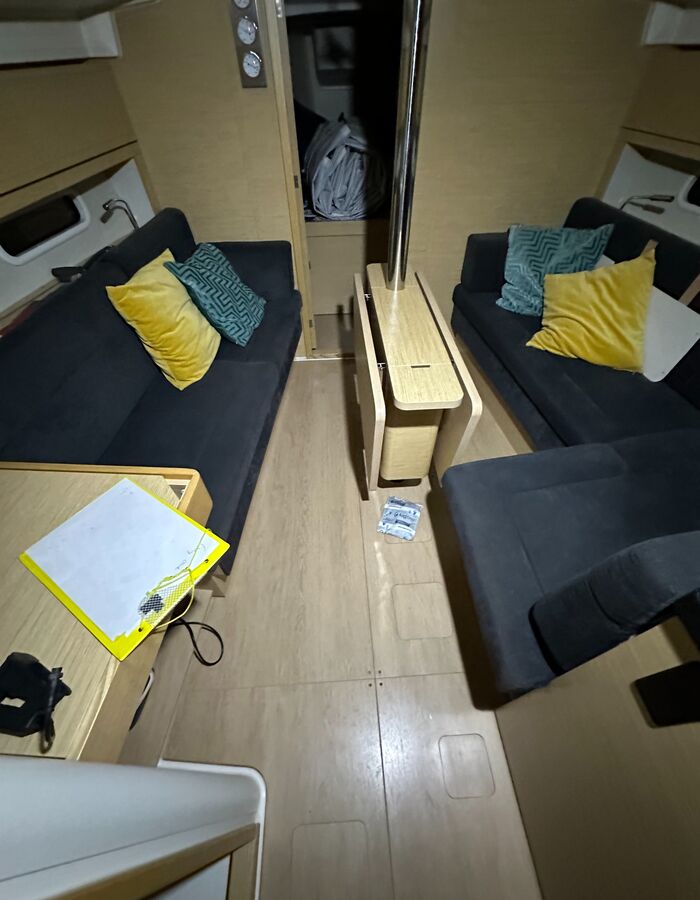

Bei einer wenige Jahre alten GFK-Serienyacht von etwa 35 Fuß Länge mit Stahlkiel waren nach einer Grundberührung zunächst nur begrenzte äußere Spuren erkennbar. Erst später zeigten sich bei Arbeiten am Unterwasserschiff und im Innenraum Risse und Veränderungen an der Kiel-Rumpf-Verbindung.

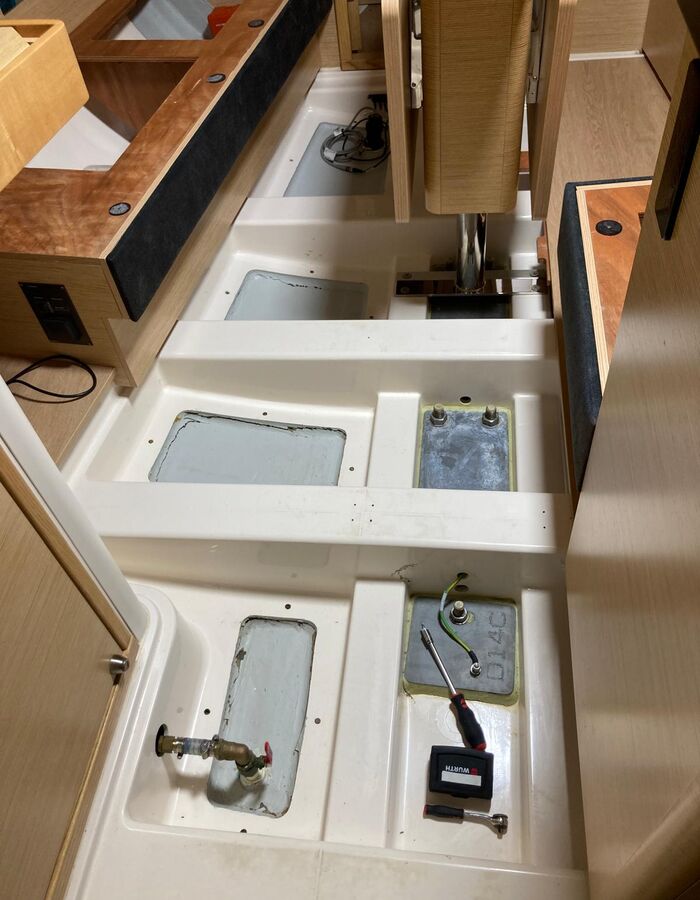

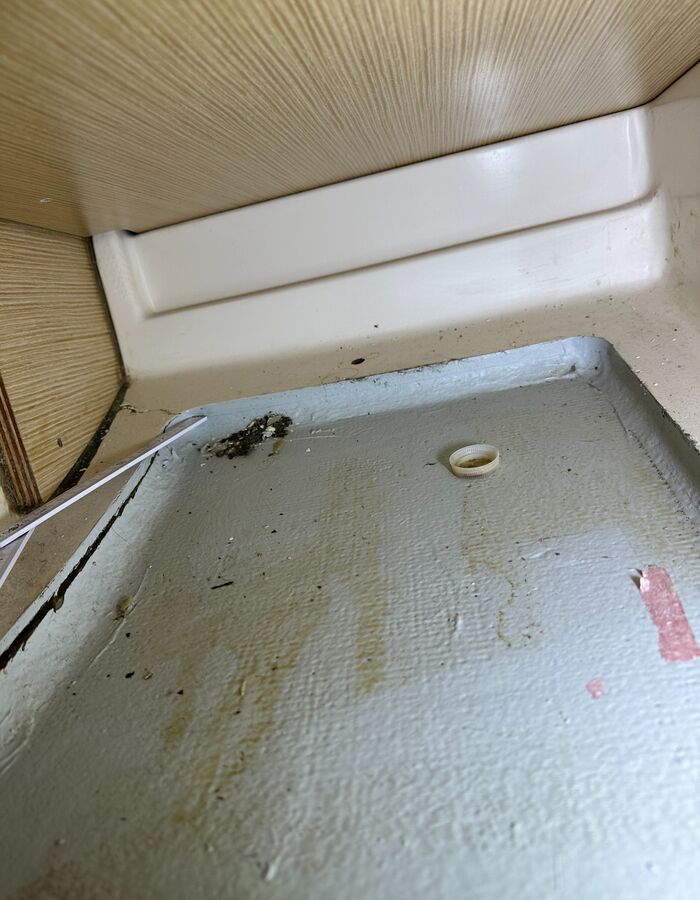

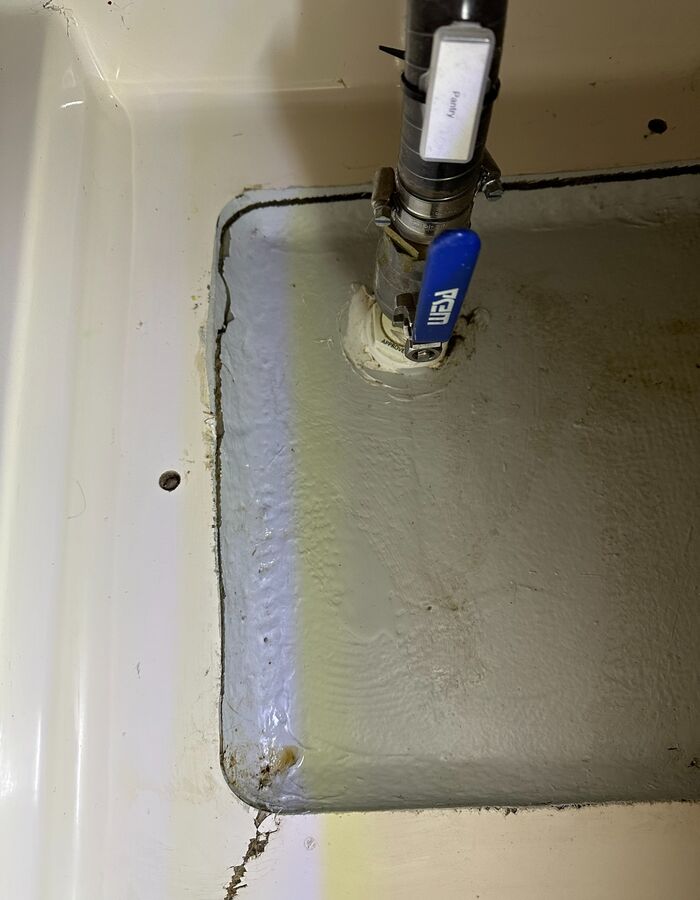

Die weitere Untersuchung ergab, dass die Belastung deutlich über die sichtbare Anstoßstelle hinaus in den Rumpf eingeleitet worden war. Im Salon hatten sich große Teile der Klebeflansche zwischen Bodengruppe und Rumpf gelöst. Unter der Pantry waren Bodenwrangen und angrenzende Strukturbereiche eingerissen. Einzelne Felder wirkten zunächst noch fest, waren nach der kontrollierten Freilegung jedoch ebenfalls von der Rumpfschale getrennt.

Der tatsächliche Umfang wurde erst nach der Demontage sichtbar

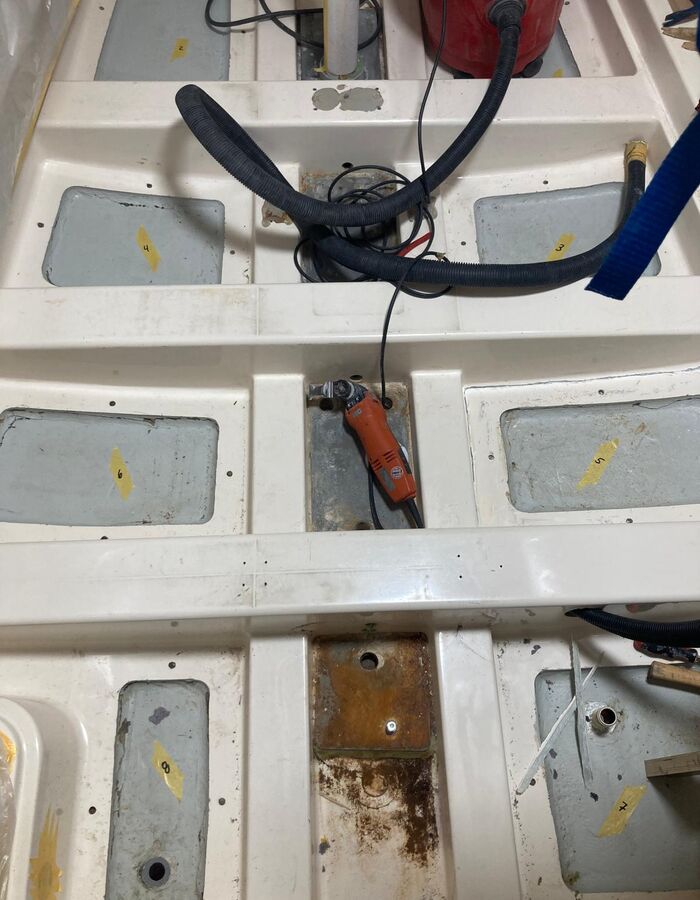

Für die Untersuchung und Reparatur mussten Bodenplatten, Teile des Innenausbaus und wesentliche Bereiche der Pantry ausgebaut werden. Bauteile, die für den Zugang nicht vollständig entfernt werden mussten, blieben soweit möglich an Bord. Nach der Demontage des Kiels wurden geschlossene Felder der Bodengruppe geöffnet und die Kielbolzenbereiche freigelegt.

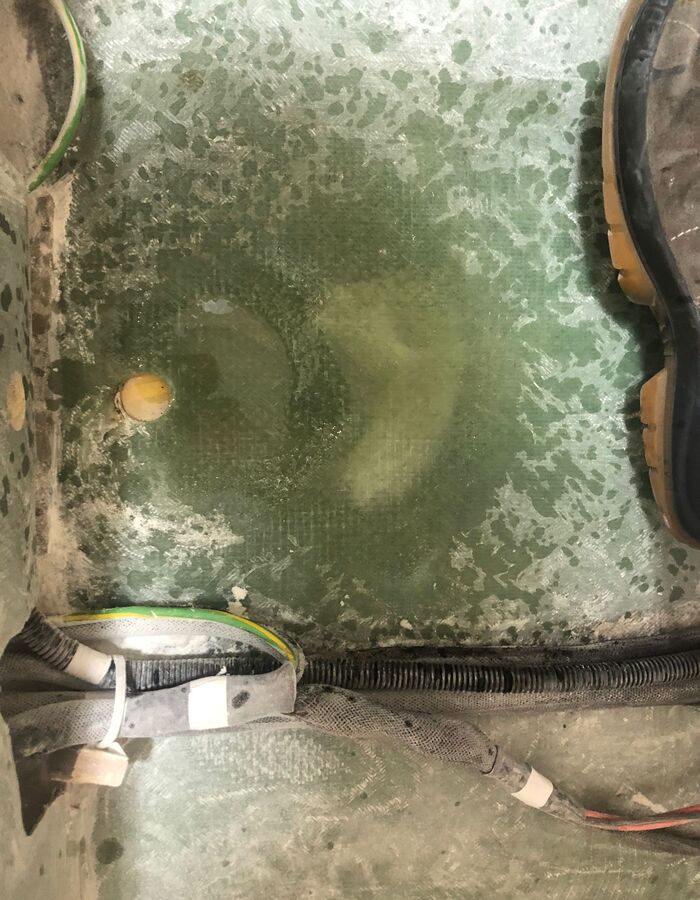

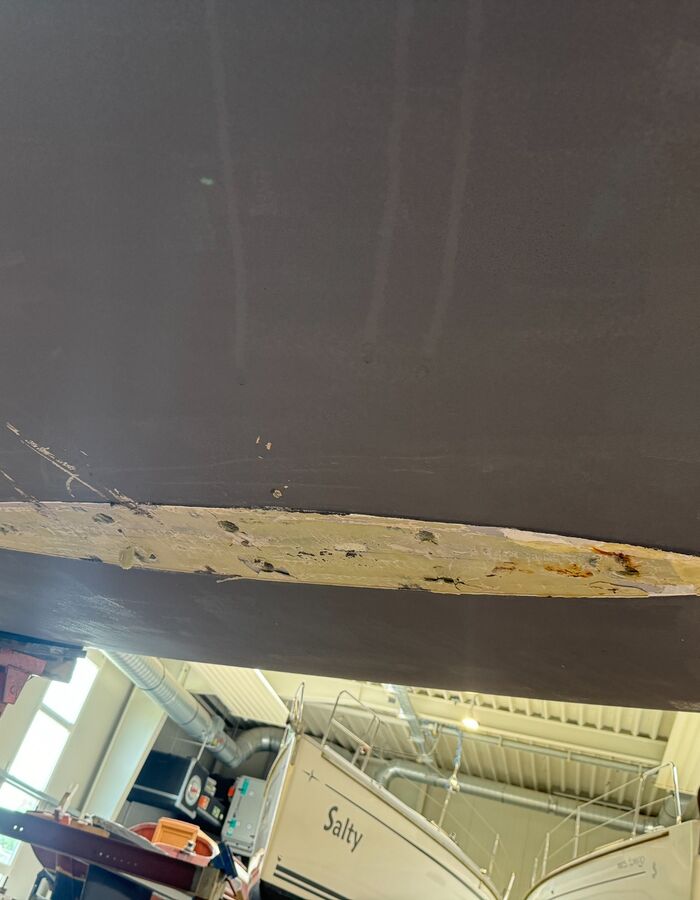

Dabei zeigte sich eine interlaminare Schädigung des Rumpfes über eine Fläche von ungefähr zwei mal einem Meter. Am hintersten Kielbolzen hatte die Kielhinterkante einen Weißbruch und einen vollständigen Durchbruch des Rumpflaminats verursacht. Dieser Schaden war zuvor weder von außen noch aus der geschlossenen Bilge eindeutig erkennbar.

Unterschiedliche Bruchbilder in einem Schaden

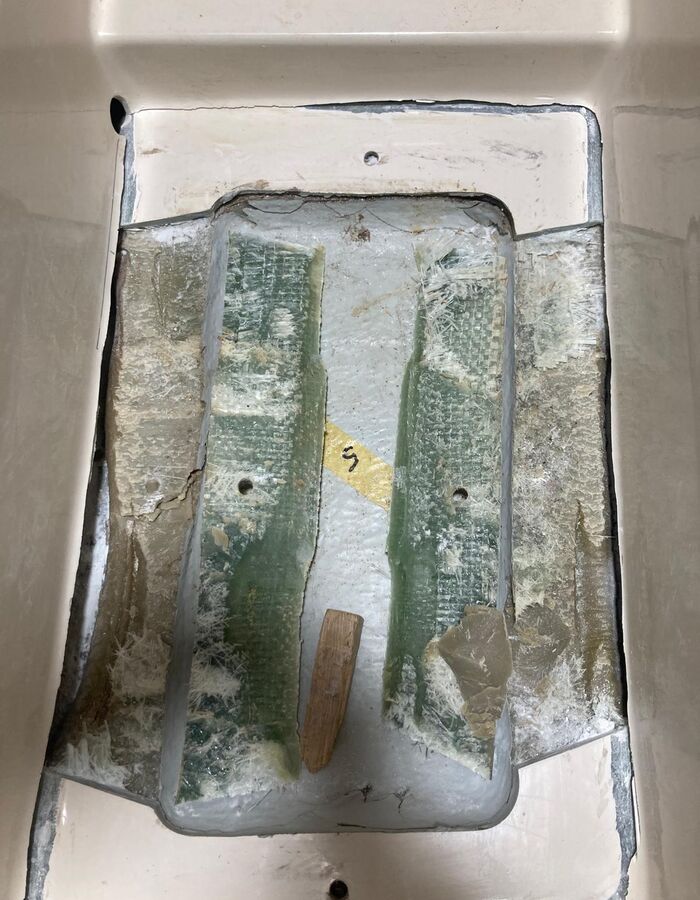

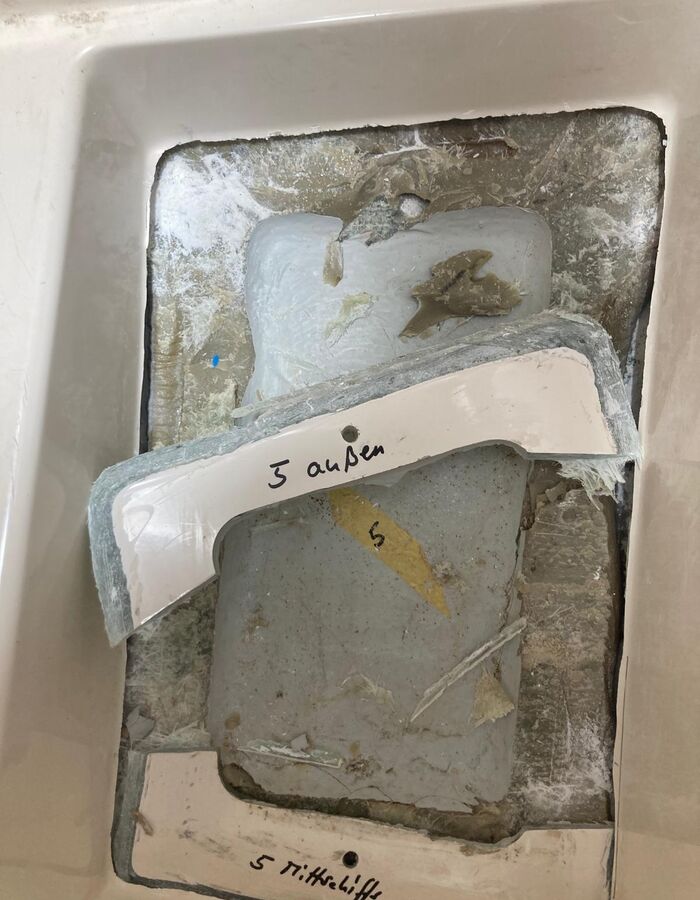

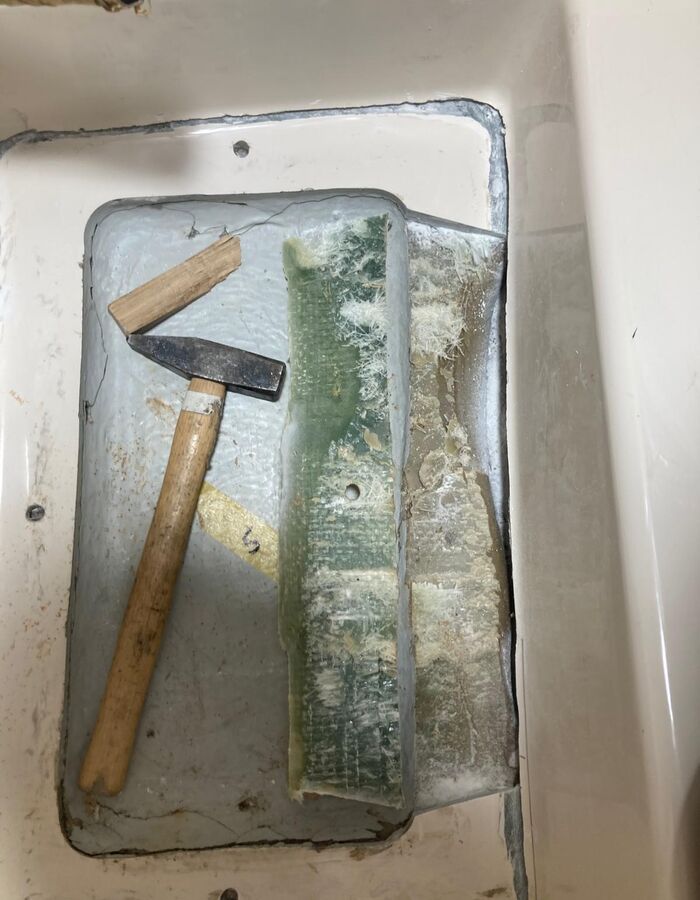

Bei der Freilegung zeigten sich unterschiedliche Versagensarten. In manchen Bereichen war der Klebstoff in sich gebrochen. An anderen Stellen hatte sich die Verbindung an der Grenzfläche gelöst oder beim Ablösen Teile des Rumpflaminats mitgenommen. Das verdeutlicht, dass bei einer Überlastung jeweils das örtlich schwächste Glied nachgibt und ein einheitliches äußeres Rissbild nicht erwartet werden kann.

Strukturelle Wiederherstellung

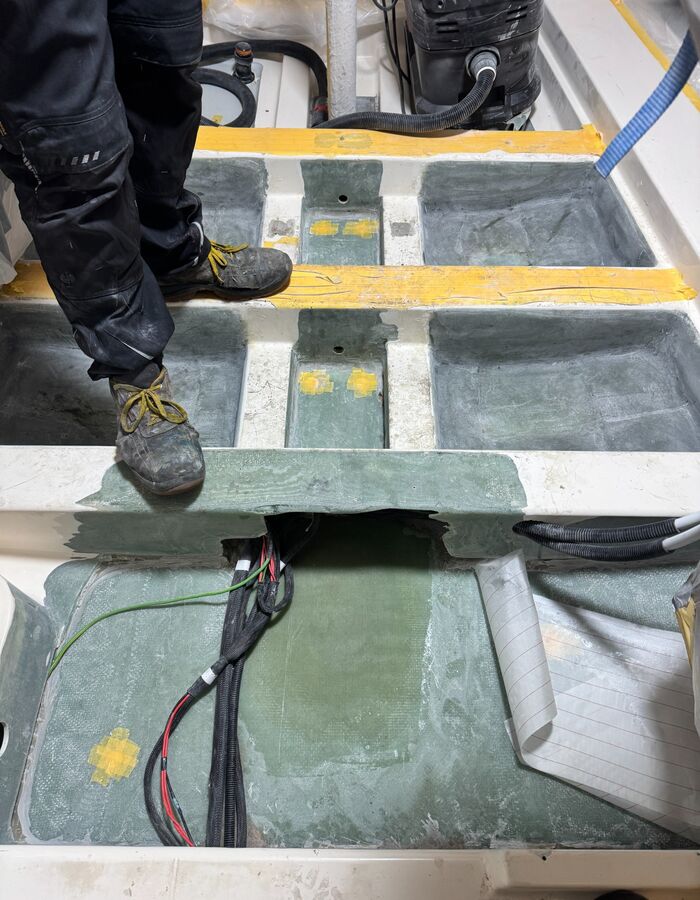

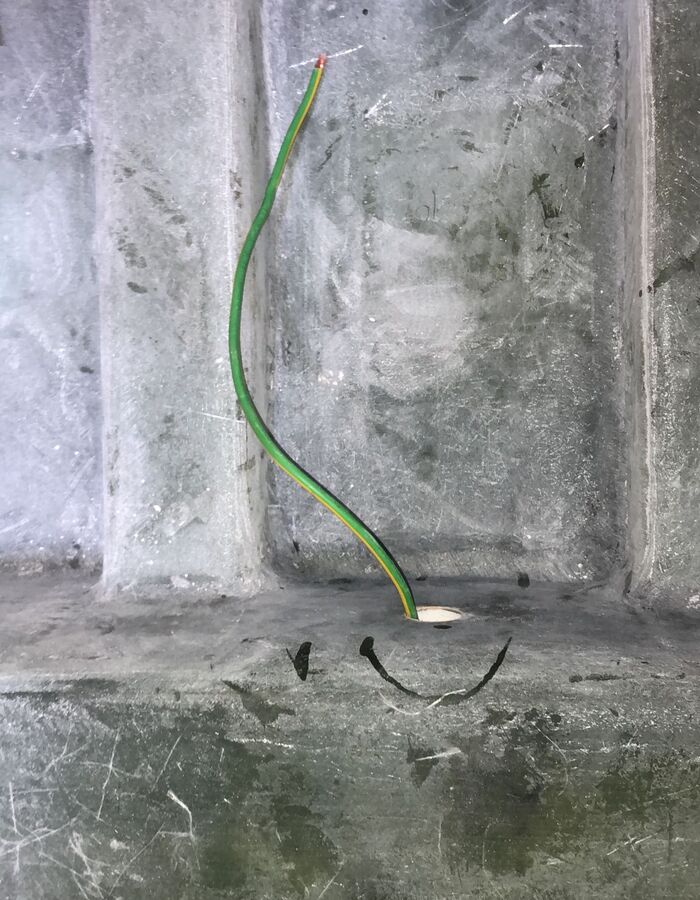

Sämtliche geschädigten Klebeflansche wurden entfernt und die betroffenen Flächen bis auf tragfähiges Material freigelegt. Der beschädigte Rumpfbereich am hinteren Kielbolzen wurde überwiegend von außen und ergänzend von innen wieder aufgebaut. Gebrochene Abschnitte der Bodenwrangen wurden vorbereitet und wiederhergestellt. Anschließend wurden Stringer, Hohlkehlen und Winkellaminate neu eingebracht und die Bodengruppe wieder vollständig mit dem Rumpf verbunden.

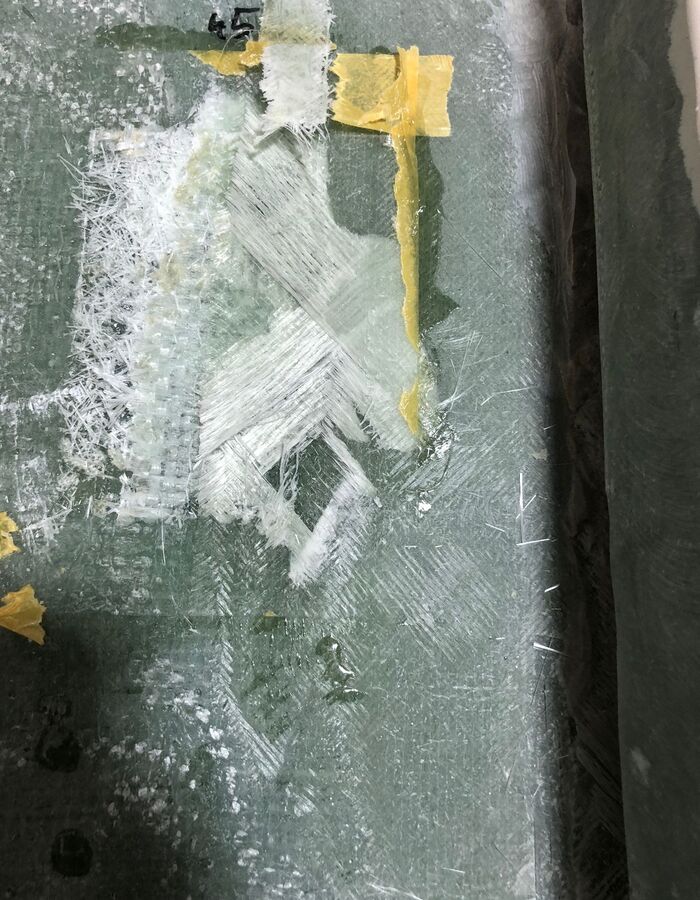

Vor Beginn der umfangreichen Laminierarbeiten wurden auf den Originalflächen Probelaminate angefertigt. Die ausgewählte Probe ließ sich nicht als zusammenhängendes Teil ablösen, sondern musste bei der Prüfung zerstört werden. Dieses Bruchbild bestätigte die erforderliche Anhaftung auf dem vorbereiteten Untergrund.

Kiel und Wiederaufbau

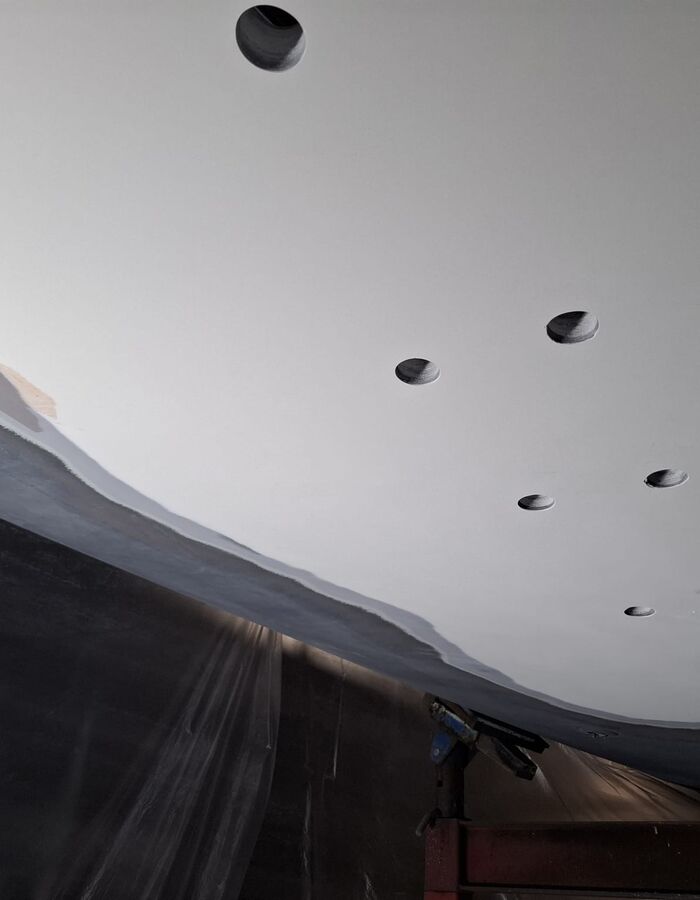

Der demontierte Stahlkiel zeigte nur sehr geringe Korrosionsspuren. Sein Zustand bestätigte, dass Korrosion nicht die Ursache des Schadens war. Nach Wiederherstellung des Rumpflaminats wurden die Kielbolzenlöcher neu hergestellt, die Außenfläche aufgebaut und für Grundierung und Kielmontage vorbereitet.

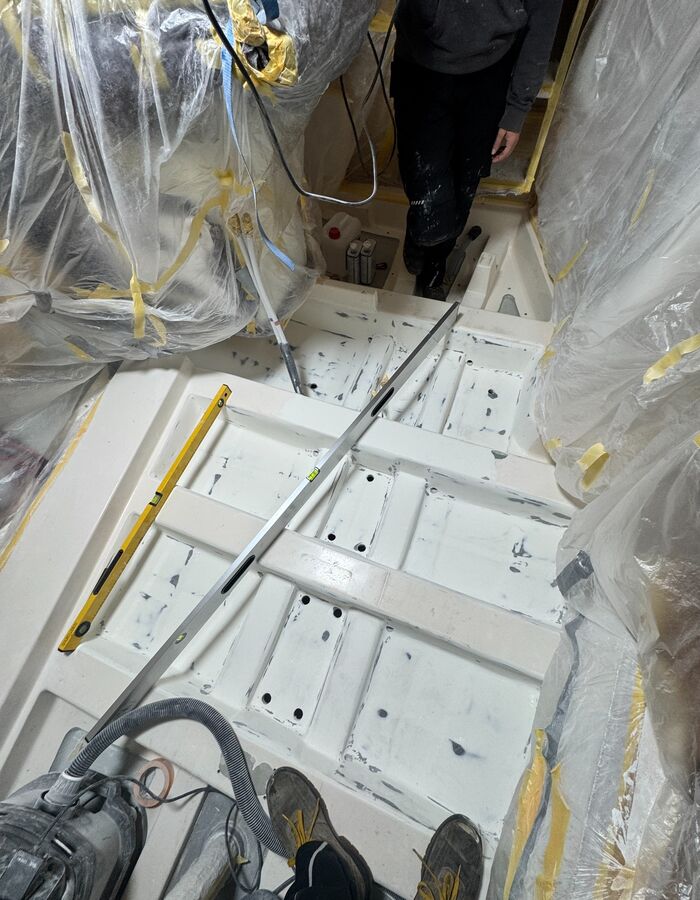

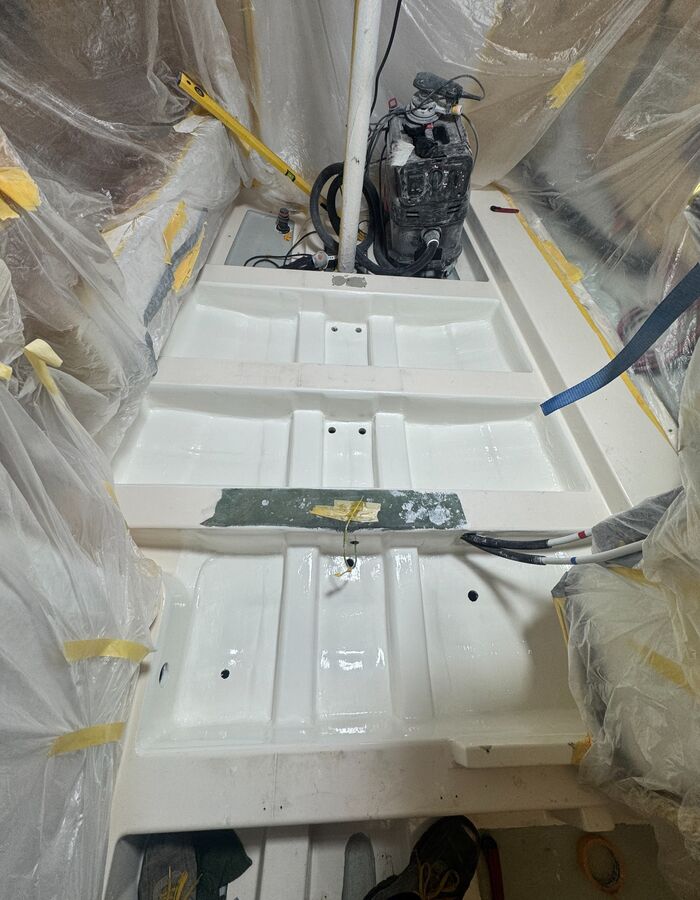

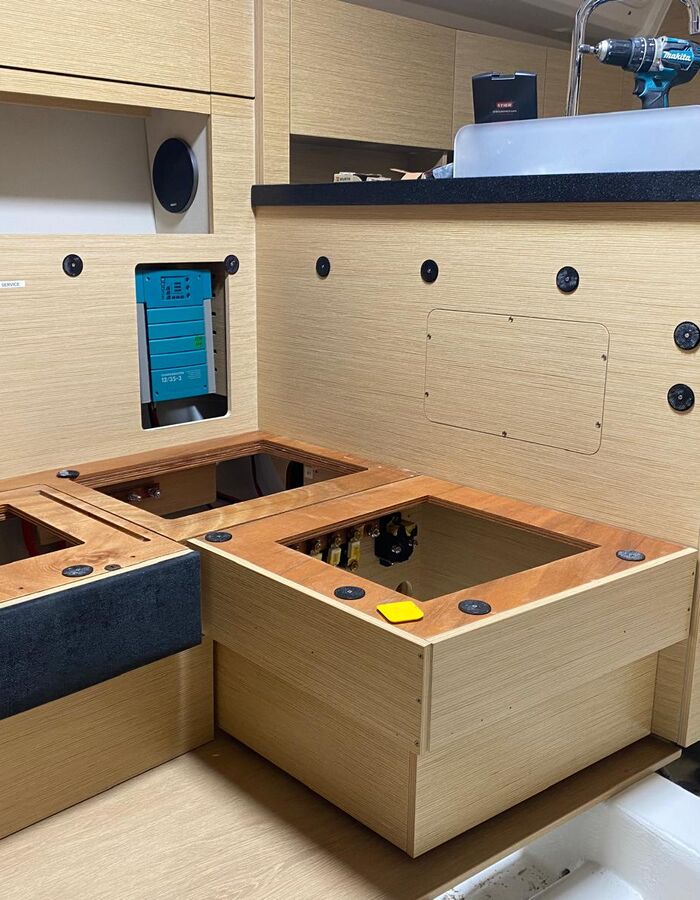

Im Innenraum erhielten die reparierten Bereiche ihre Beschichtung zurück. Die Oberseiten der Bodenwrangen wurden nivelliert und an die erhaltenen Bereiche angepasst. Danach erfolgte die schrittweise Wiedermontage von Technik, Pantry, Möbeln und Bodenplatten. Abschließend wurden Kiel und Ruder montiert und das Unterwasserschiff fertiggestellt.

Nach mehreren hundert Arbeitsstunden lag die Yacht wieder vollständig montiert und einsatzbereit im Wasser. Außen war die ursprüngliche Größe des verdeckten Strukturschadens nicht mehr erkennbar.

Kernaussage des Praxisfalls

Die Größe einer sichtbaren Anstoßstelle erlaubt keinen sicheren Rückschluss auf das Ausmaß eines Schadens im Inneren. Ein äußerlich vergleichbares Bild kann bei einer leichteren Berührung ebenso auftreten wie bei einer Belastung, die Rumpflaminat und Bodengruppe großflächig schädigt. Deshalb sind Schadenmeldung, fachliche Inaugenscheinnahme und eine am Befund orientierte Untersuchung entscheidend.
