GFK-, Laminat- und Gelcoatschäden am Boot fachgerecht reparieren

Ein Kratzer beim Anlegen, eine Kollision oder eine Strandung können sehr unterschiedliche Spuren an der Außenhaut hinterlassen. Manche Schäden betreffen allein die Gelcoat-Oberfläche. Andere reichen in das tragende Laminat oder den Kern einer Sandwichkonstruktion hinein. Die Größe der sichtbaren Stelle lässt dabei nicht immer erkennen, wie weit die Beschädigung tatsächlich reicht.

Die Yachtwerft Heiligenhafen untersucht und repariert Schäden an Massivlaminat und Sandwichkonstruktionen. Nach der strukturellen Wiederherstellung folgen die Anpassung der Form, die sorgfältige Farbtonprüfung und die Wiederherstellung der Gelcoat-Oberfläche. Auch reine Gelcoatschäden werden mit flach auslaufenden Übergängen bearbeitet.

Was die sichtbare Oberfläche erkennen lässt

Abschürfungen, Abplatzungen, Haarrisse, offene Bruchkanten und freiliegende Glasfasern gehören zu den typischen Befunden. Feine Risse können unmittelbar nach einem Ereignis schwer erkennbar sein. Erst später machen Ablagerungen sie deutlicher sichtbar. Bei der Untersuchung lassen sich feine Rissverläufe mit geeigneten Kontrastmitteln hervorheben.

Eine offene Bruchstelle weist bereits auf eine Beschädigung des Laminats hin. Bei feinen Rissen bleibt zunächst häufig offen, ob nur das Gelcoat oder auch die darunterliegenden Glasfaserlagen betroffen sind. Zusätzlich können Trennungen zwischen Laminatlagen oder Ablösungen zwischen Sandwichkern und Decklagen bestehen.

Von den Anstoßbereichen ziehen sich feine Risse in die angrenzende Oberfläche. Weiter unten liegt ein zusätzlicher Einschnitt im Laminat.

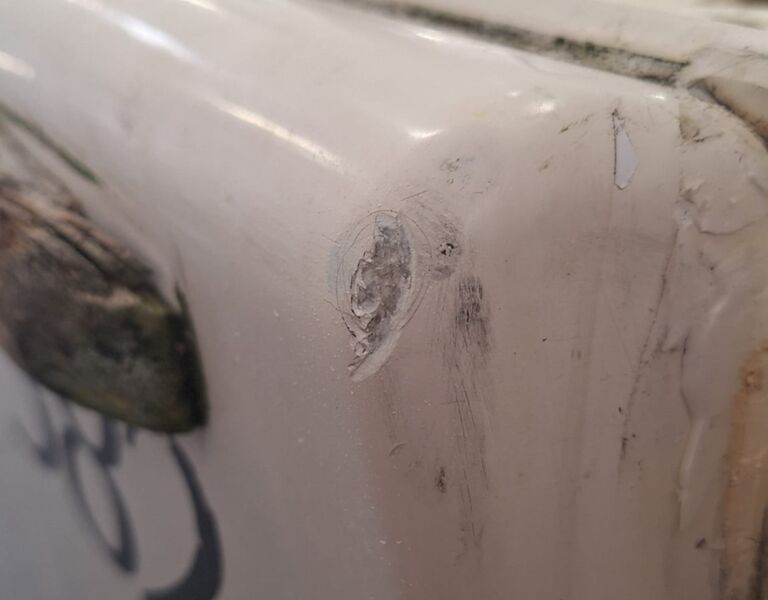

An der oberen Anstoßstelle fehlt örtlich das Gelcoat; Laminat liegt frei. Ringsum verlaufen feine Haarrisse.

Erst untersuchen und freilegen dann den Umfang festlegen

Wir dokumentieren die sichtbaren Befunde und legen die betroffenen Bereiche kontrolliert frei. Beim Ausschleifen zeigt sich, wie tief Risse reichen und wo wieder tragfähiges Material erreicht wird. Bei Sandwichkonstruktionen werden auch Zustand und Anbindung des Kerns untersucht. Soweit erforderlich und zugänglich, wird die Innenseite einbezogen.

Bei unklarem Schadenumfang kann zunächst die Freilegung als eigener Arbeitsschritt vereinbart werden. Auf Grundlage der freigelegten Befunde stimmen wir die weitere Reparatur und den Kostenrahmen ab. Wird vorab ein Kostenvoranschlag erstellt, muss der zunächst erkennbare Umfang von später festgestellten zusätzlichen Schäden unterschieden werden.

Massivlaminat wiederherstellen

Geschädigtes Laminat wird bis in belastbares Material entfernt. Die Randbereiche werden flach ausgeschäftet. Diese breiten Übergänge schaffen die Grundlage, um die neuen Glasfaserlagen mit dem vorhandenen Laminat zu verbinden. Nach Herstellung der Schäftung wird die Oberfläche gezielt für den neuen Verbund vorbereitet.

Der Wiederaufbau orientiert sich an Konstruktion, ursprünglichem Laminataufbau und erforderlicher Wandstärke. Je nach notwendiger Dicke erfolgen mehrere Laminiergänge. Dabei wird die Wärmeentwicklung während der Aushärtung berücksichtigt. Abreißgewebe kann die Verdichtung und eine gleichmäßige Oberfläche für die anschließende Bearbeitung unterstützen.

Sandwich und Oberfläche

Sandwichkern und Decklagen als Einheit reparieren

Ein Sandwichrumpf besteht aus innerer und äußerer Laminatlage sowie einem dazwischenliegenden Kern. Bei einer Beschädigung können die Decklagen brechen, der Kern eingedrückt werden oder sich die Verbindungen zwischen diesen Bestandteilen lösen. Durch offene Schäden kann außerdem Wasser in den Kern eindringen.

Betroffene Kernbereiche werden bis zu trockenem, festem und ausreichend angebundenem Material entfernt. Wir setzen nach Möglichkeit ein zur vorhandenen Konstruktion passendes Originalmaterial wieder ein. Beschädigungen am inneren Laminat werden in die Reparatur einbezogen. Die konkrete Ausführung richtet sich nach Befund und Zugänglichkeit.

Bei großflächigen Schäden kann die Reparatur abschnittsweise erfolgen: Einzelne Bereiche werden geöffnet und wiederhergestellt, bevor benachbarte Abschnitte folgen. So bleibt die vorhandene Rumpfform während der Arbeiten erhalten. Der neue Kern wird an die Kontur angepasst; danach wird die äußere Laminatlage über die ausgeschäfteten Anschlüsse wieder aufgebaut.

Form entsteht bereits im Laminat

Vor der Oberflächenbeschichtung stellen wir die erforderliche Laminatstärke mit ausreichender Bearbeitungszugabe wieder her. Die Kontur wird im Laminat eingeschliffen und mit Straklatten, durch Fühlen und anhand handwerklicher Erfahrung geprüft. Strak bezeichnet dabei den gleichmäßigen Verlauf der Rumpfform.

Diese Vorbereitung stellt sicher, dass nach dem Formschliff ausreichend tragendes Laminat vorhanden ist. Anschließend wird die Fläche für den Gelcoatauftrag vorbereitet.

Reine Gelcoatschäden

Ist das Laminat unbeschädigt, beschränkt sich die Reparatur auf die Oberfläche. Beschädigtes Gelcoat wird entfernt und der Reparaturbereich flach auslaufend ausgeschliffen. Damit entstehen ausreichend vorbereitete Anschlussflächen und ein gleichmäßiger Übergang zum Bestand.

Ein bloßes Auffüllen einer schmal ausgefrästen Rissspur reicht nicht aus, wenn darunter Laminatlagen geschädigt sind. Solche Risse können erneut sichtbar werden. Scharf begrenzte Übergänge, Poren oder unzureichend haftende Füllungen entsprechen ebenfalls nicht dem angestrebten Ergebnis.

Gelcoat auftragen schleifen und polieren

Das farblich abgestimmte Gelcoat wird in mehreren dünnen Arbeitsgängen mit dem Pinsel aufgetragen. Die Fläche wird dabei schrittweise erweitert. Der sorgfältige Auftrag hilft, Poren und Lufteinschlüsse zu minimieren.

Bei dem von uns beschriebenen Reparatursystem bleiben die ersten Aufträge paraffinfrei. Die abschließende Schicht wird als Topcoat mit Paraffinzusatz ausgeführt, damit die Oberfläche an der Luft klebefrei aushärtet.

Danach folgen Formschliff, Feinschliff und mehrstufige Politur. Bei größeren Flächen wird der Verlauf zunächst mit dem Schleifbrett angeglichen. Erforderlichenfalls werden Auftrag und Schleifbearbeitung wiederholt, bis Kontur und Oberflächenqualität erreicht sind.

Farbton Arbeitsbedingungen und Abstimmung

Warum die Farbtonanpassung Zeit benötigt

Bei jüngeren Yachten fragen wir zunächst Original-Gelcoat oder die Farbangabe bei der Bauwerft an. Ist dies nicht verfügbar oder passt der ursprüngliche Farbton nicht mehr zur gealterten Oberfläche, nutzen wir zwei unterschiedliche Farbmesssysteme mit zugehörigen Lieferanten. Die Messung liefert eine Annäherung an den vorhandenen Farbton.

Die Entscheidung fällt anhand einer vollständig bearbeiteten Probe: Das angemischte Gelcoat wird mit Härter verarbeitet, ausgehärtet, geschliffen und poliert. Erst dann vergleichen wir es mit der angrenzenden Originaloberfläche. Dieses Verfahren gilt auch für Originalmaterial der Bauwerft.

Besonders bei Weißtönen kann erfahrenes manuelles Nachnuancieren erforderlich sein. Jede neue Mischung wird wiederum als fertige Schleif- und Polierprobe beurteilt. Der Aufwand hängt deshalb nicht allein von der Größe der beschädigten Stelle ab.

Welche optischen Grenzen bestehen

Alterung, UV-Belastung, Auskreidung und Verfärbung verändern das Erscheinungsbild vorhandenen Gelcoats. Beim Anschleifen kann außerdem ein anderer Farbton unter der veränderten Oberfläche hervortreten. Gerade bei kräftigen Farben und empfindlichen Grautönen können kleine Unterschiede sichtbar bleiben.

Ziel ist die bestmögliche Anpassung an die vorhandene Oberfläche. Eine vollständig unsichtbare Reparatur lässt sich jedoch nicht für jede Farbe und jeden Erhaltungszustand zusagen. Auch ein höherer Glanz der frisch bearbeiteten Fläche kann sie zunächst von ihrer Umgebung unterscheiden. Über solche Grenzen sprechen wir vorab.

Kontrollierte Bedingungen in der Arbeitshalle

Die beschriebenen Reparaturen führen wir in unserer beheizten und belüfteten Arbeitshalle aus. Geeignete Temperaturbedingungen, trockene Untergründe und Schutz vor Regen und Kondensation gehören zu den Voraussetzungen für die Verarbeitung. Die jeweiligen Materialvorgaben sind maßgeblich.

Schadenreparatur und zusätzliche Wünsche

Bei Versicherungsschäden werden Untersuchung, Freilegung, Reparaturumfang und Dokumentation mit den Beteiligten abgestimmt. Zusätzliche Wünsche, etwa eine vollständige Neugestaltung der Zierstreifen, werden gesondert vereinbart. Der ohnehin zur Schadenreparatur gehörende Wiederherstellungsaufwand wird bei der Abgrenzung berücksichtigt.

Praxisfall eins

Laminatbruch an der Spiegelkante

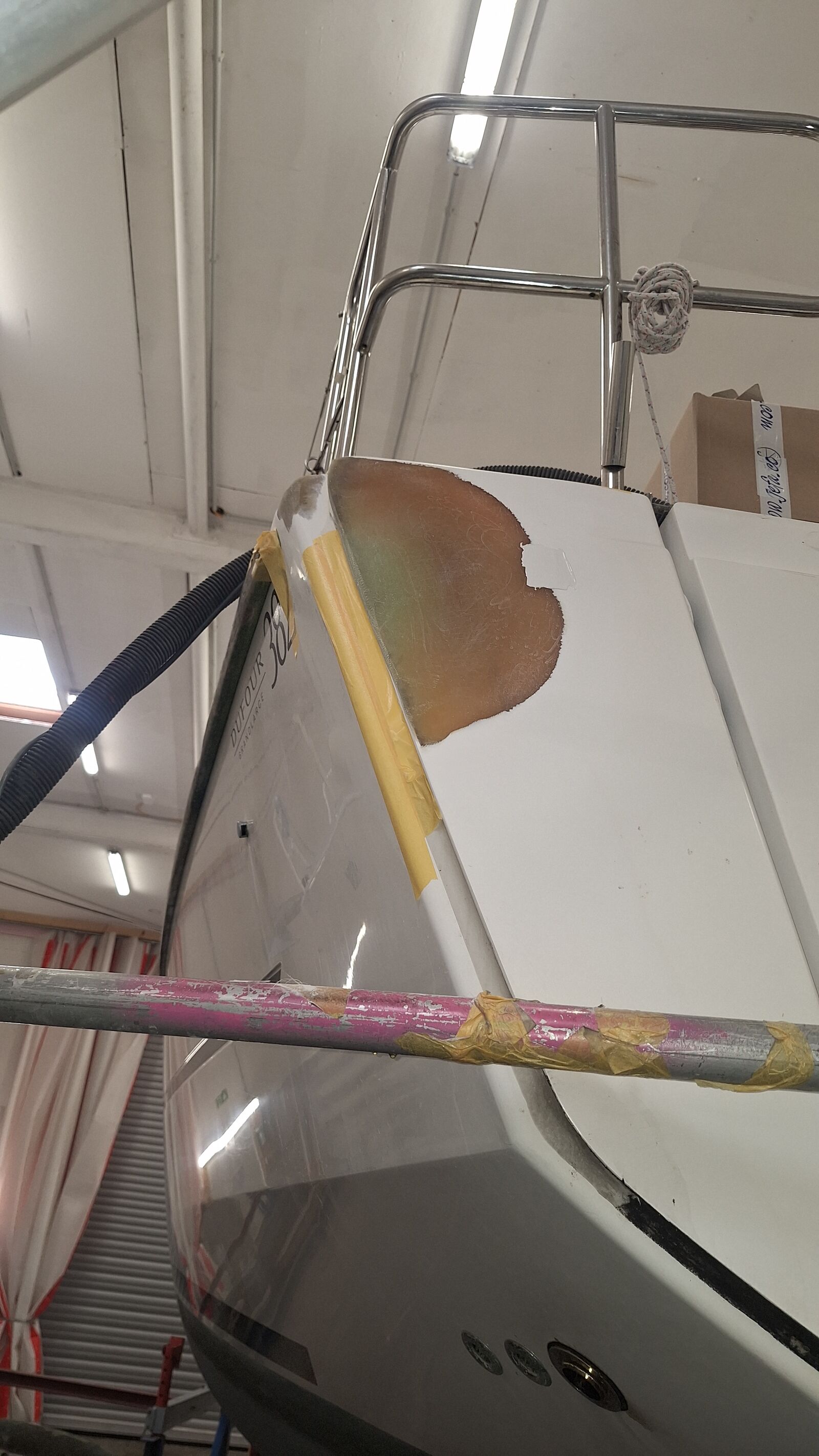

An der Backbord-Spiegelkante einer GFK-Segelyacht waren mehrere Anstoßstellen erkennbar. Oben lag das Laminat durch eine Abschürfung frei. Weiter unten bestand ein offener Bruch mit freiliegenden Glasfasern. Um die Anstoßbereiche verliefen zahlreiche feine, teilweise bogenförmige Risse.

Die Konstruktion erforderte eine genaue Unterscheidung: Der zur Decksform gehörende Spiegel sitzt auf dem Flansch des Rumpfes. Die sichtbare Anschlusskante ist mit einer dauerelastischen Fuge abgeschlossen. Die konstruktive Fuge und die eigentlichen Laminatbrüche wurden entsprechend getrennt betrachtet.

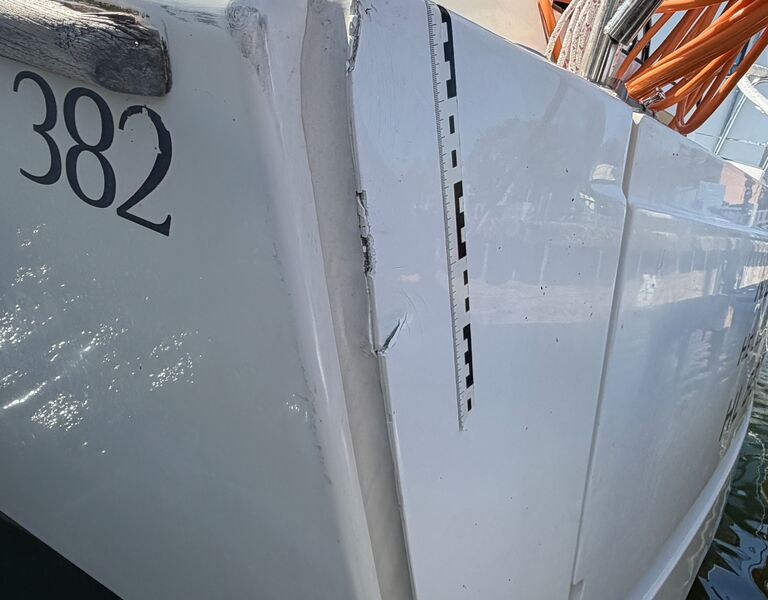

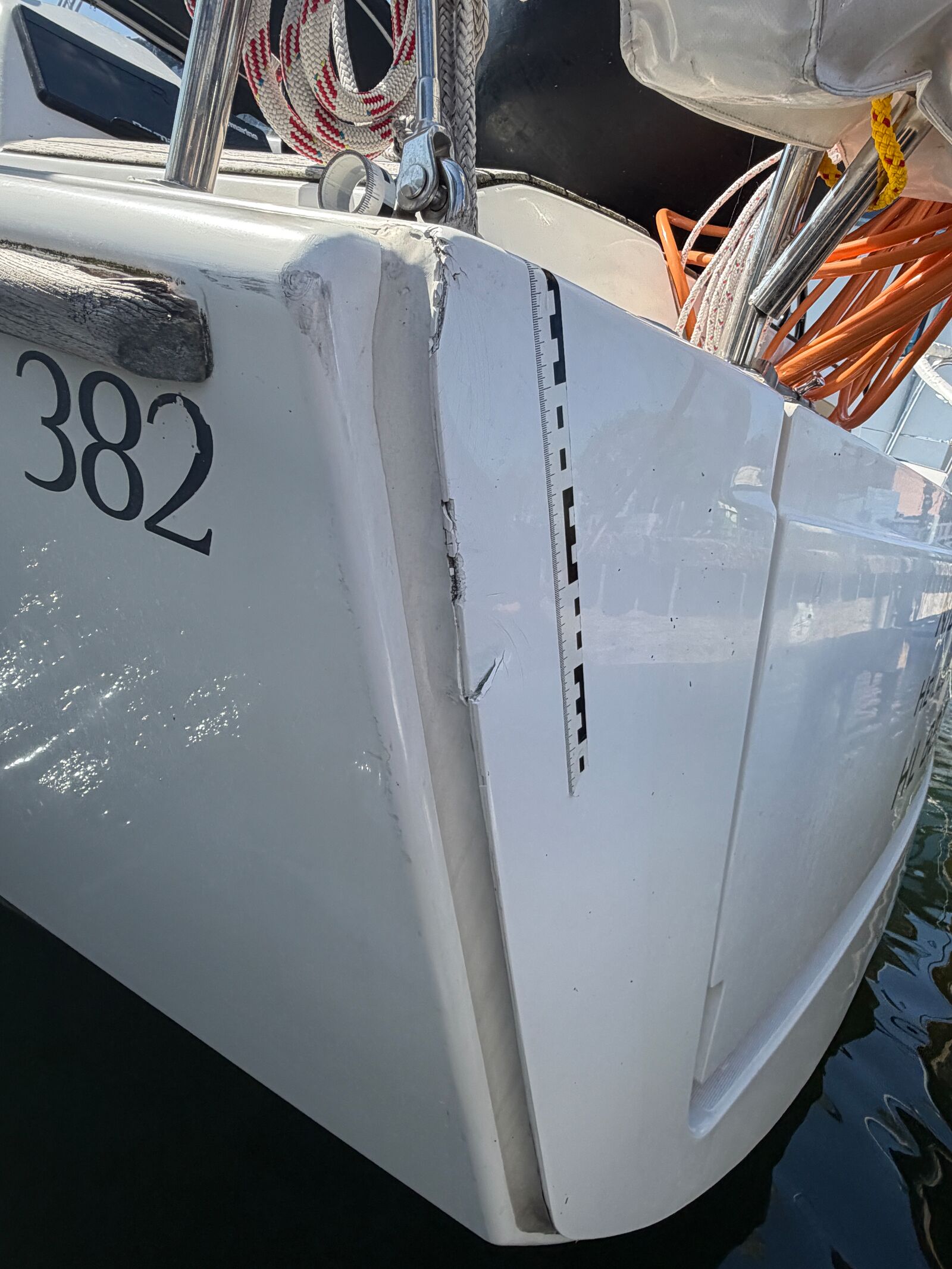

Ausgangsschaden an der Backbord-Spiegelkante mit oberer Abschürfung und weiteren Bruchstellen.

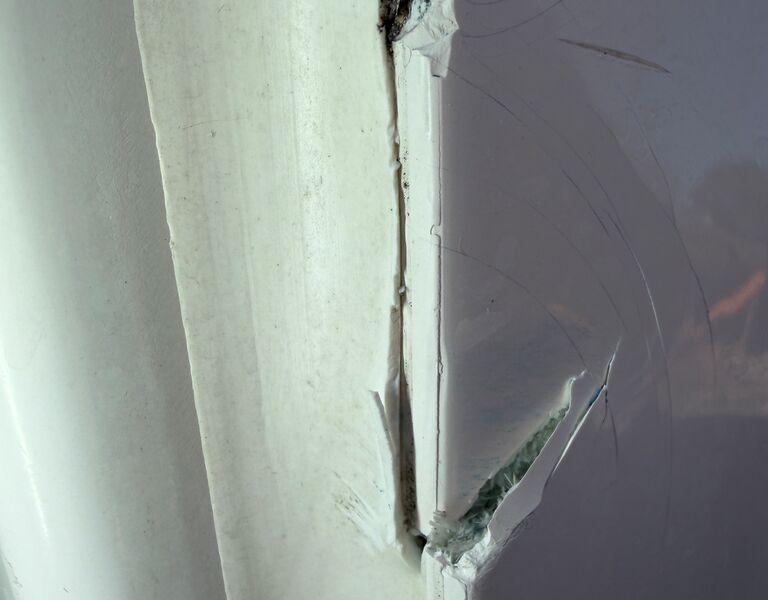

Laminatbrüche an der inneren Spiegelkante mit freiliegenden Glasfasern und umliegenden Rissen.

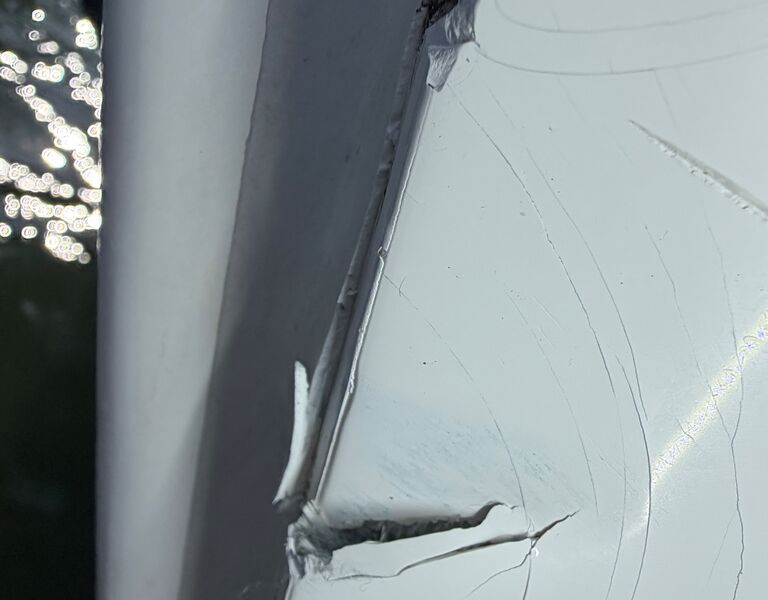

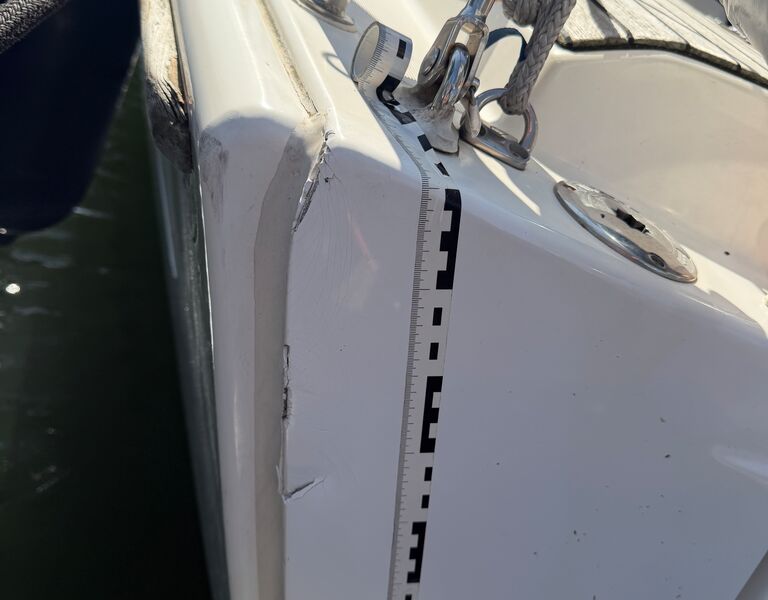

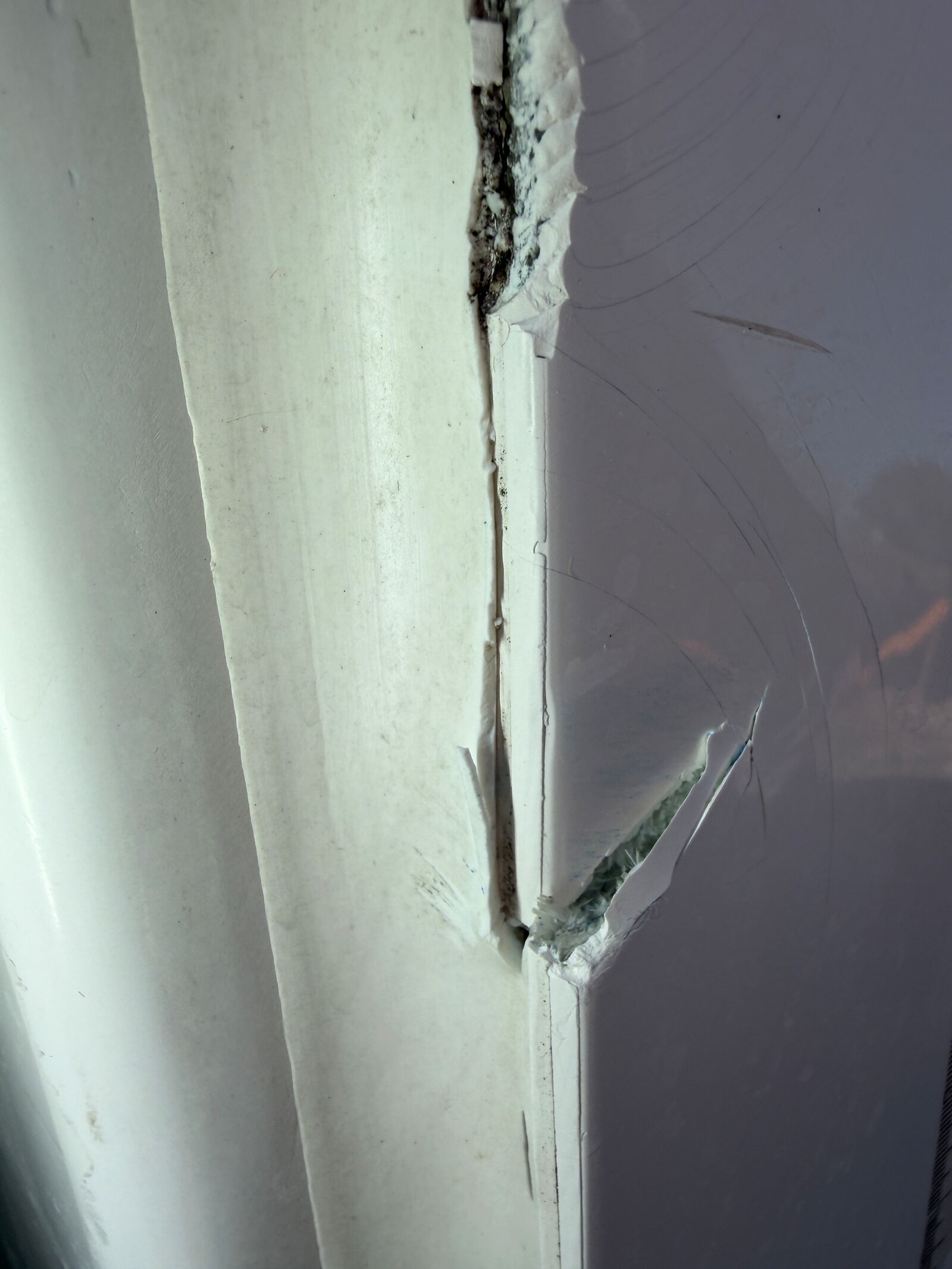

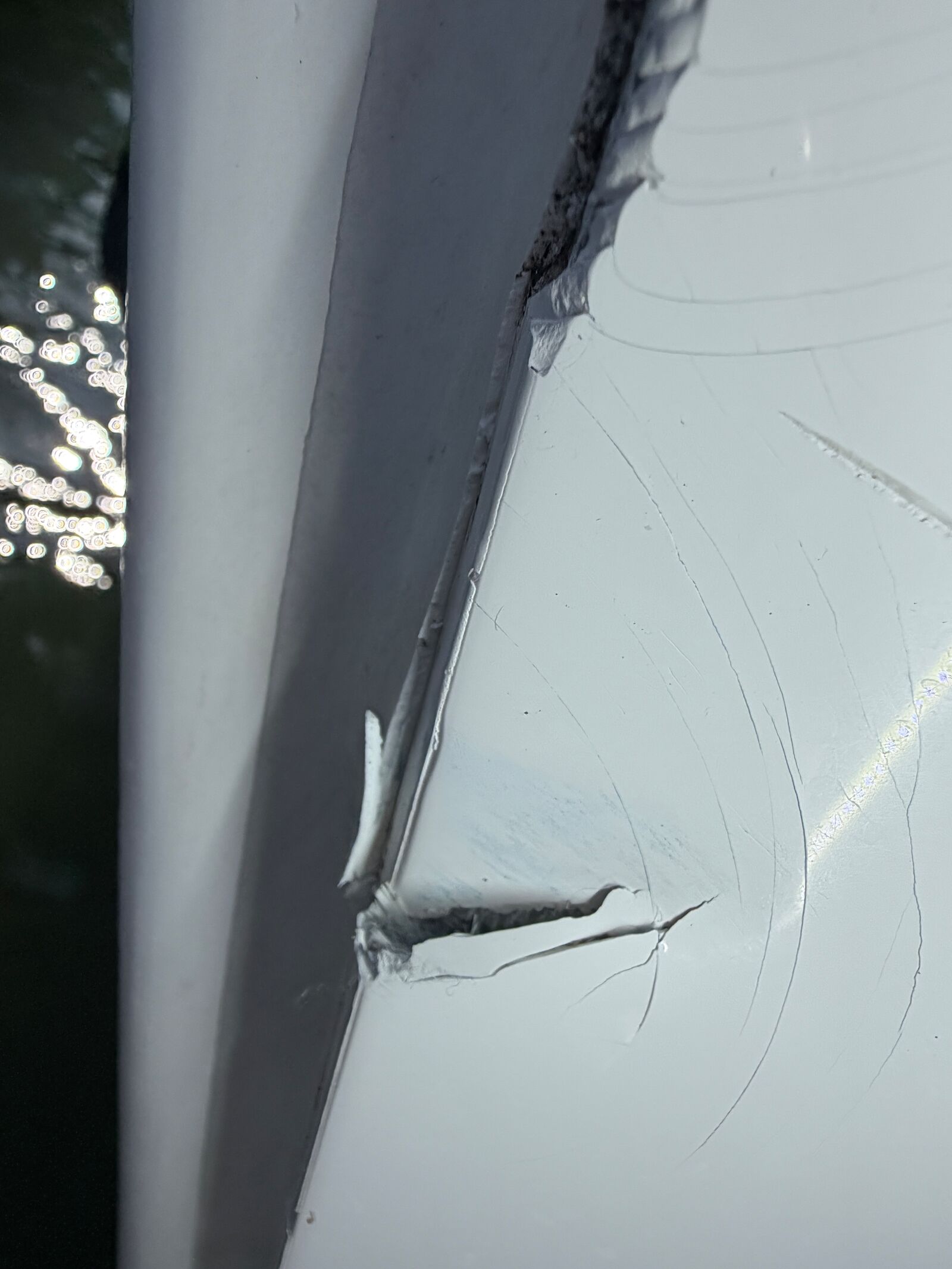

Im offenen Laminatbruch liegen Glasfasern frei. Zahlreiche feine Risse ziehen sich bogenförmig durch die angrenzende Oberfläche.

Freilegung und struktureller Wiederaufbau

Nach einem zunächst auf den erkennbaren Umfang bezogenen Kostenvoranschlag wurde die Yacht nach der Saison vom Winterlager in die Arbeitshalle gebracht. Das geschädigte Laminat wurde vollständig entfernt. Im Zentrum der geöffneten Stelle war dadurch das weiße Gelcoat des dahinterliegenden Rumpfflansches sichtbar.

Die verbleibenden Laminatlagen wurden breit ausgeschäftet und für die Anbindung vorbereitet. Der neue Aufbau orientierte sich an den in der Schäftung erkennbaren Glasfaserlagen. Beide Reparaturbereiche erhielten neues Laminat; Abreißgewebe unterstützte die weitere Bearbeitung. Nach Erreichen der vorgesehenen Stärke wurde die Kontur eingeschliffen.

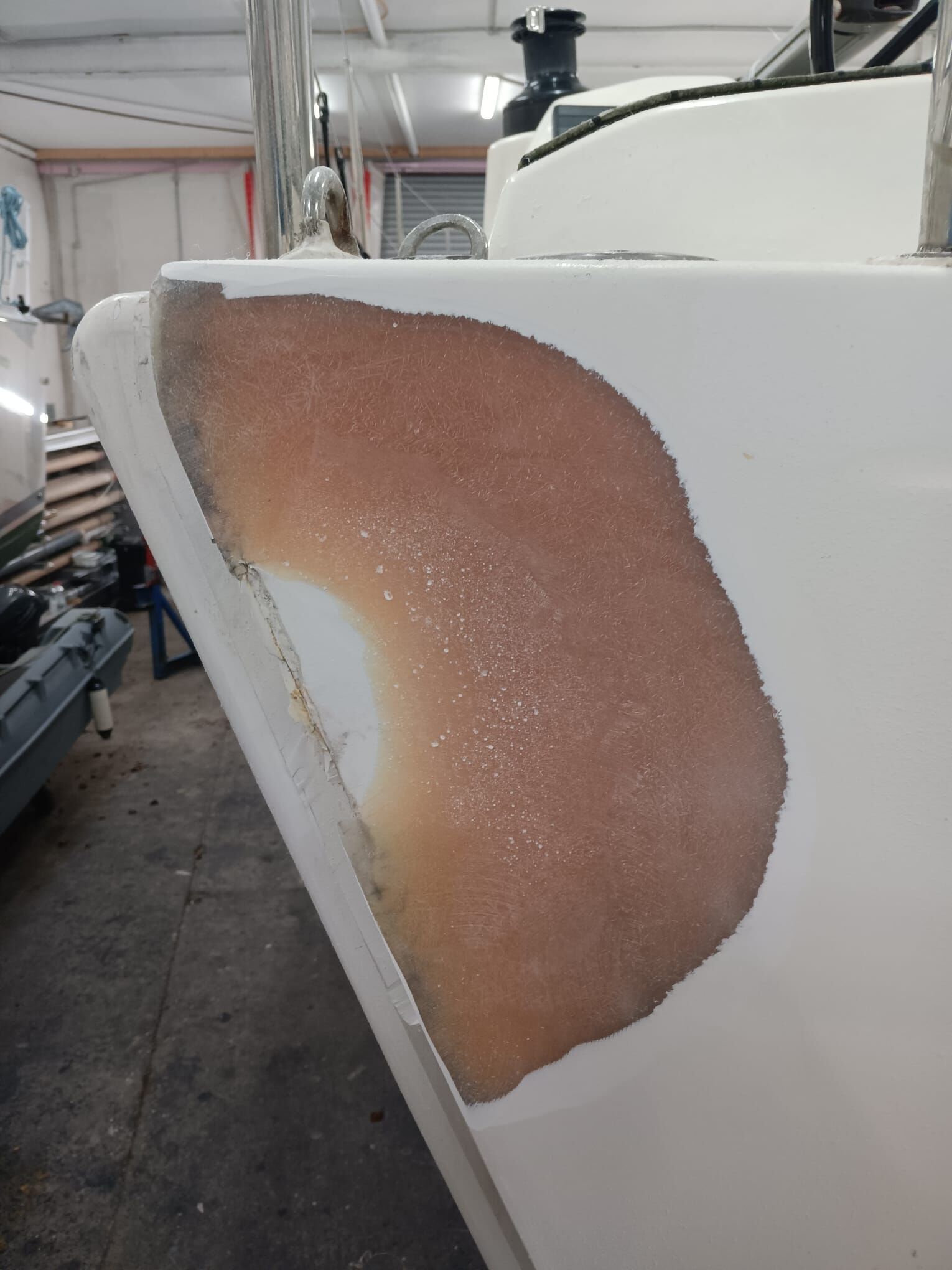

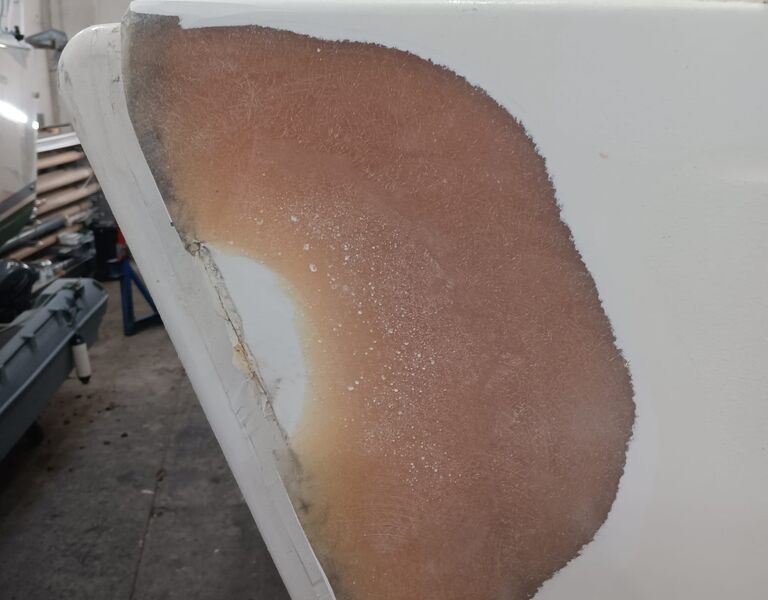

Das geschädigte Spiegellaminat ist entfernt. Im Zentrum ist das weiße Gelcoat des Rumpfflansches sichtbar. Die Randbereiche sind breit ausgeschäftet und werden für den neuen Verbund grob angeschliffen.

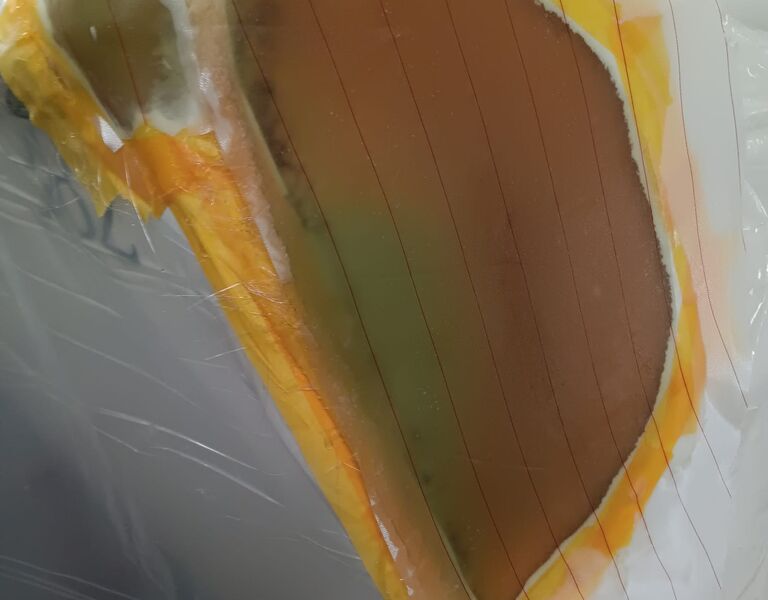

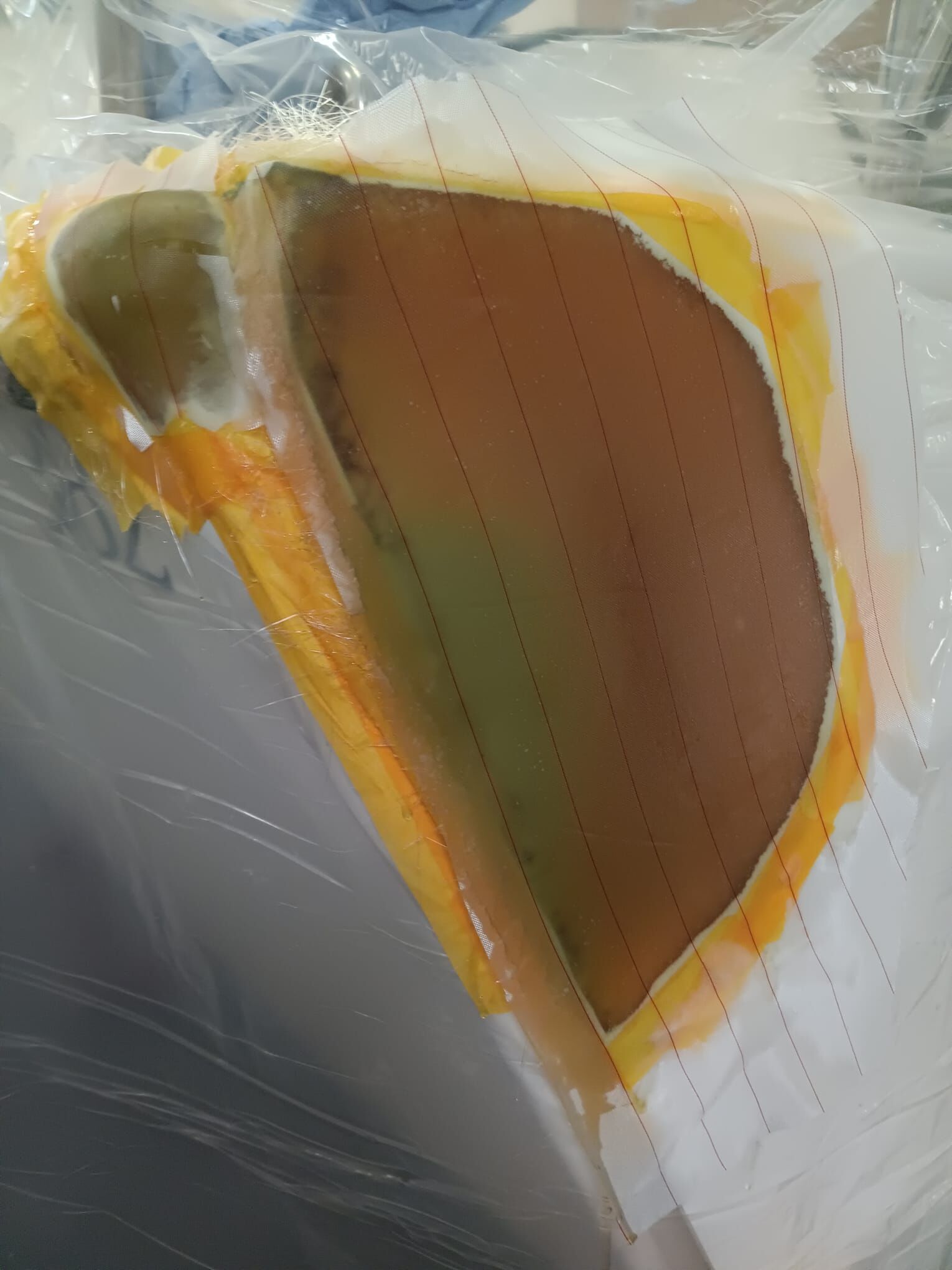

Beide Reparaturbereiche nach dem Laminieren mit aufgebrachtem Abreißgewebe. Der Aufbau orientiert sich am vorhandenen Laminat.

Farbprobe und fertige Oberfläche

Den von der Bauwerft angegebenen Gelcoat-Farbton prüften wir an Proben im Randbereich. Nach Abschluss der Prüfung wurden die Proben wieder entfernt und die Flächen für den Auftrag vorbereitet. Mehrere Gelcoatschichten, erneuter Formschliff, Feinschliff und Politur stellten die Oberfläche wieder her.

Abschließend wurde die dauerelastische Anschlussfuge im bearbeiteten Bereich erneuert. Die Abschlussaufnahmen zeigen eine gleichmäßige Kontur und eine optisch gut angepasste Gelcoat-Oberfläche. An der Fuge bleibt der Übergang vom neuen weißen Material zur älteren, dunkel verfärbten Bestandsfuge nachvollziehbar.

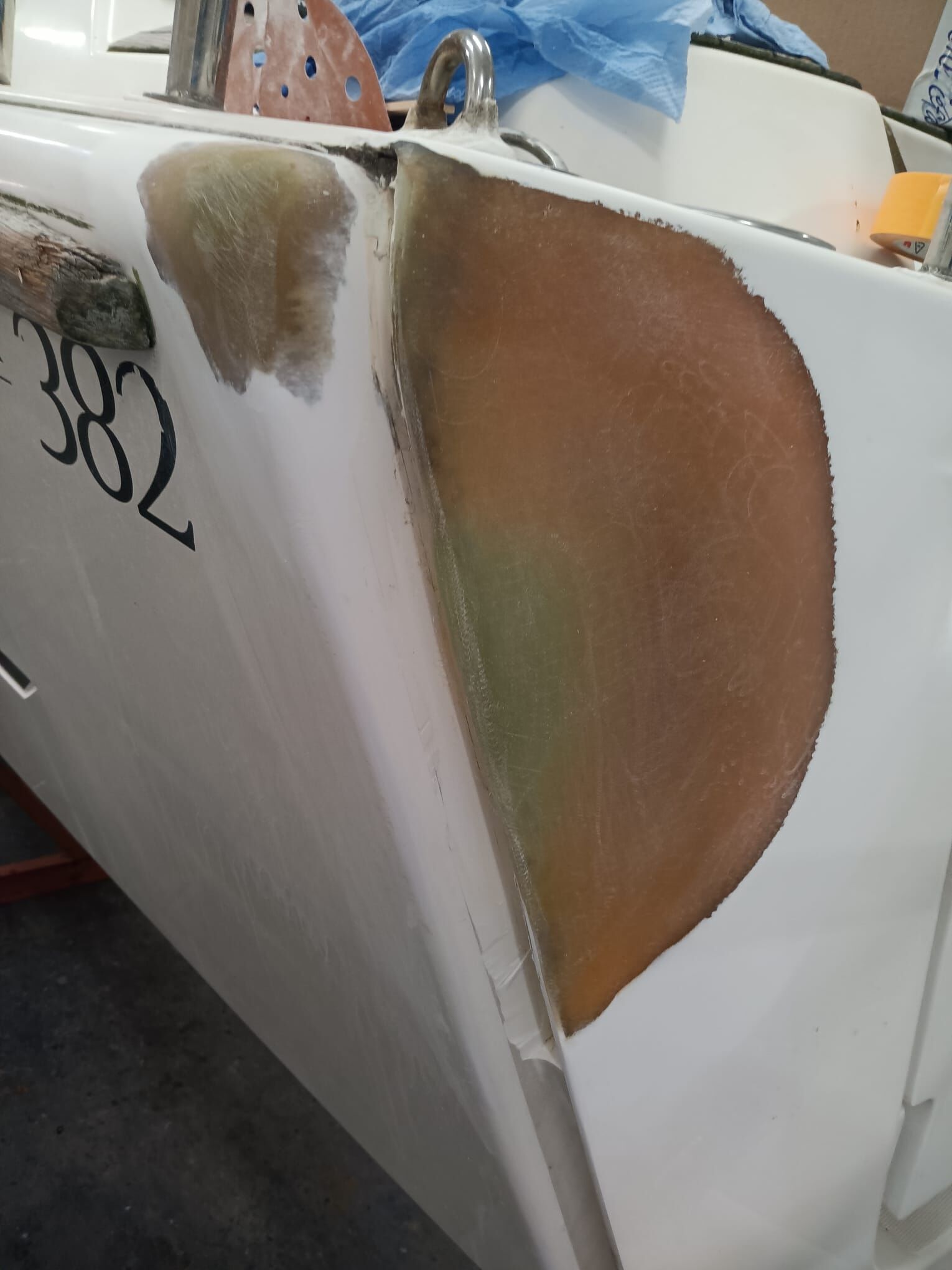

Die Laminatstärke ist wiederhergestellt und die Kontur grob eingeschliffen. Am Rand wird der von der Bauwerft angegebene Gelcoat-Farbton geprüft.

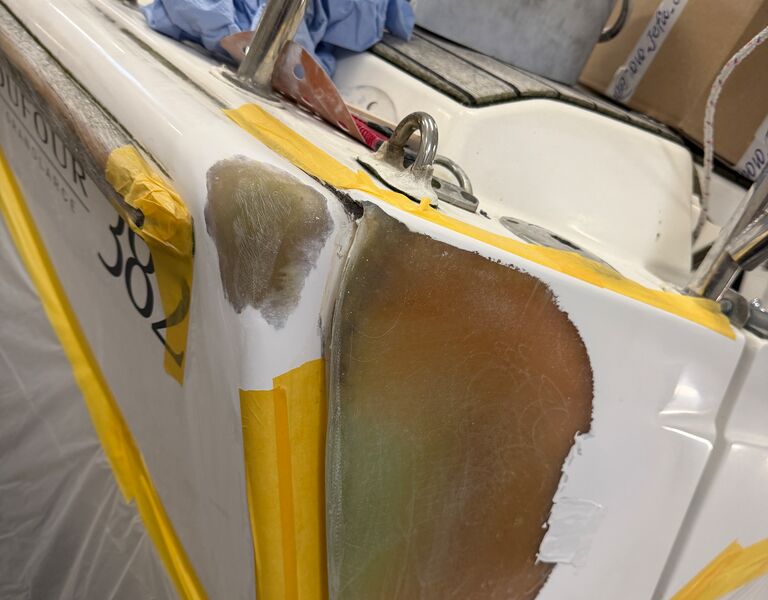

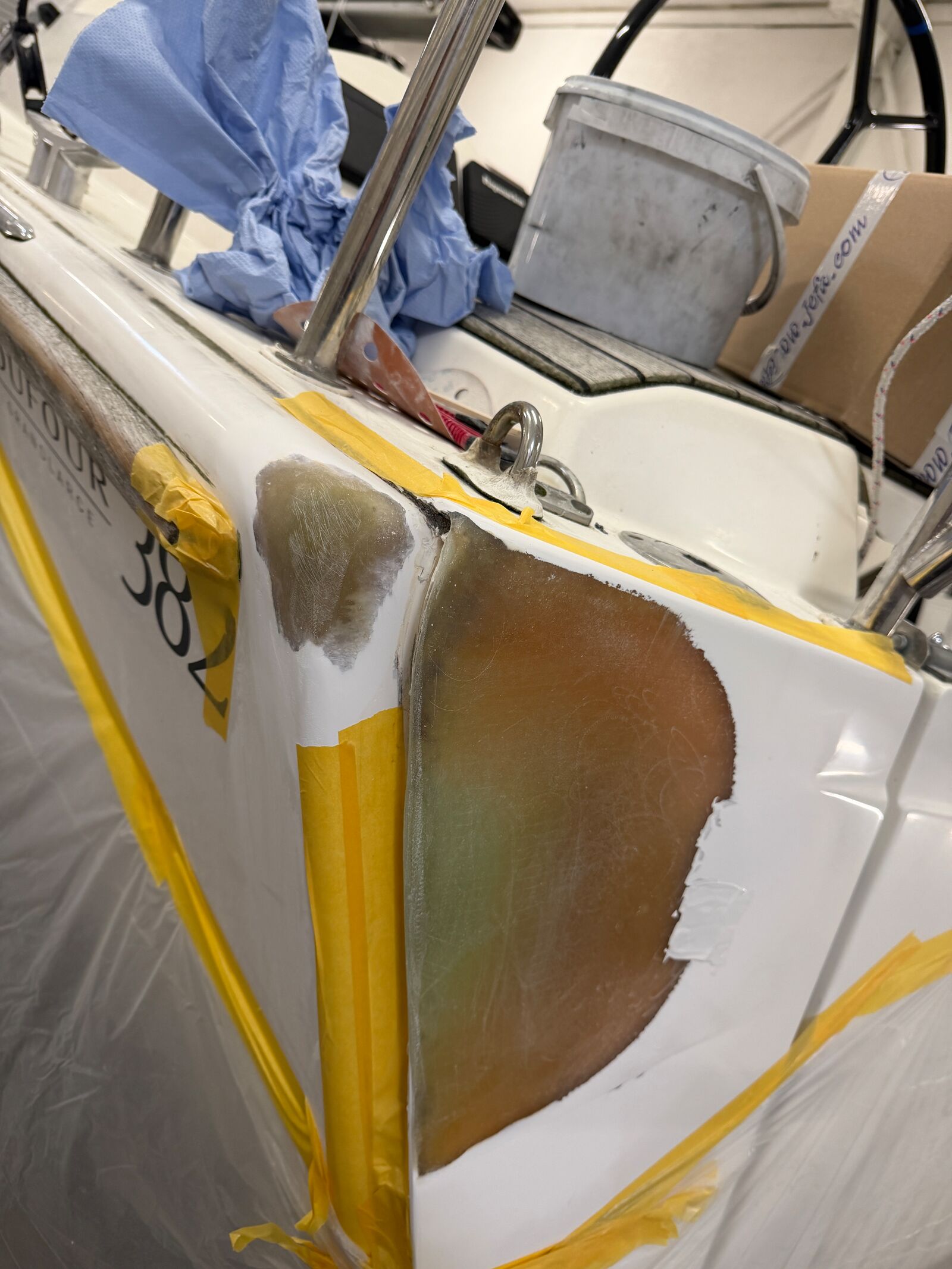

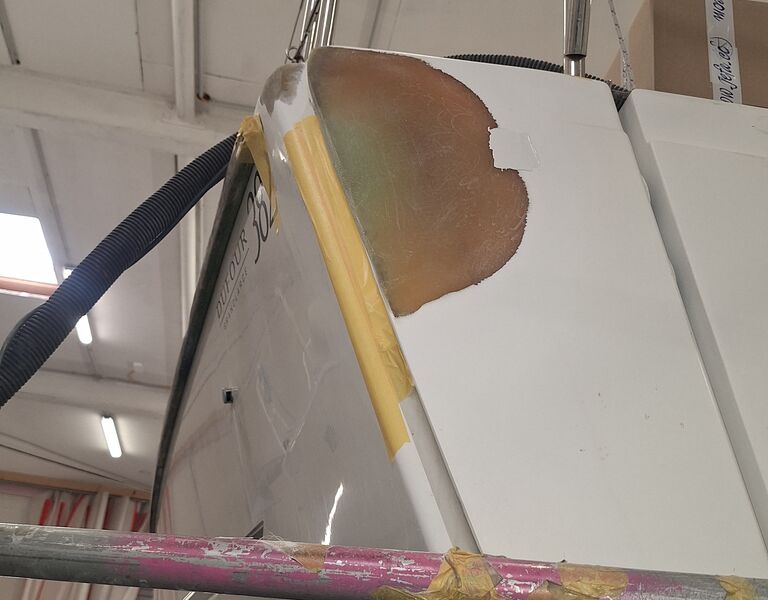

Angeschliffene Reparaturflächen mit ausgehärteter und frisch aufgetragener Farbprobe im Randbereich. Beurteilt wird die Probe nach Aushärtung, Schliff und Politur.

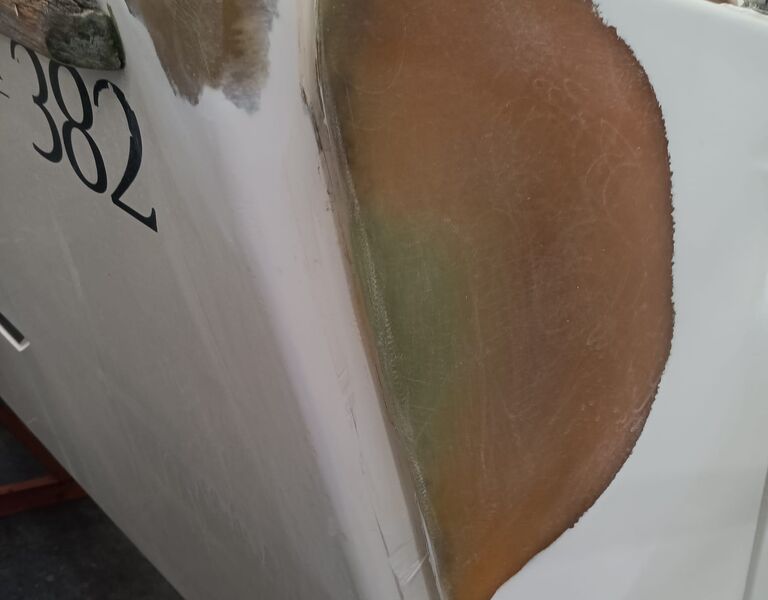

Nach der Farbtonprüfung sind die Proben entfernt und die Reparaturflächen in Form geschliffen. Nun folgt der abgestimmte Gelcoatauftrag.

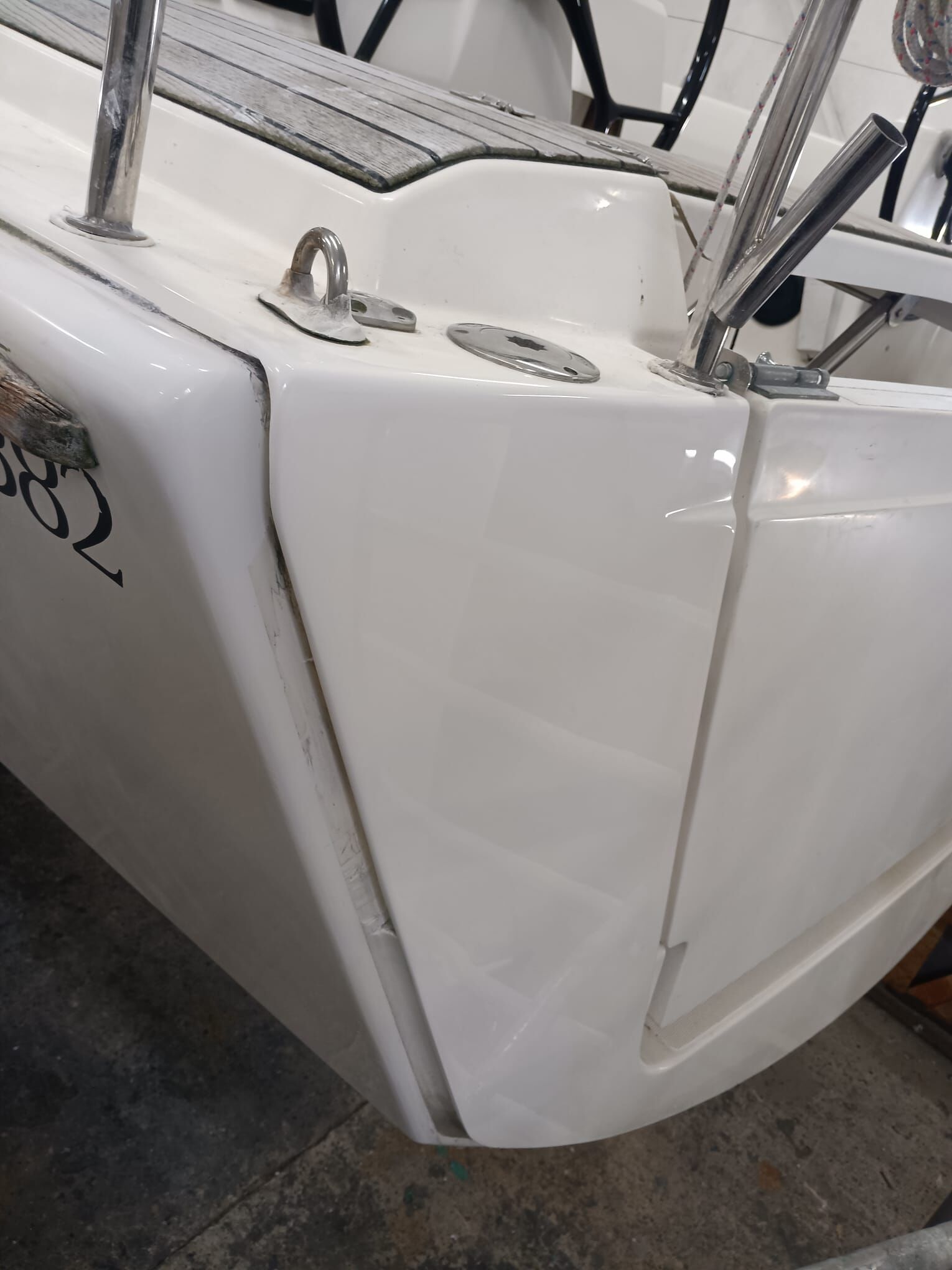

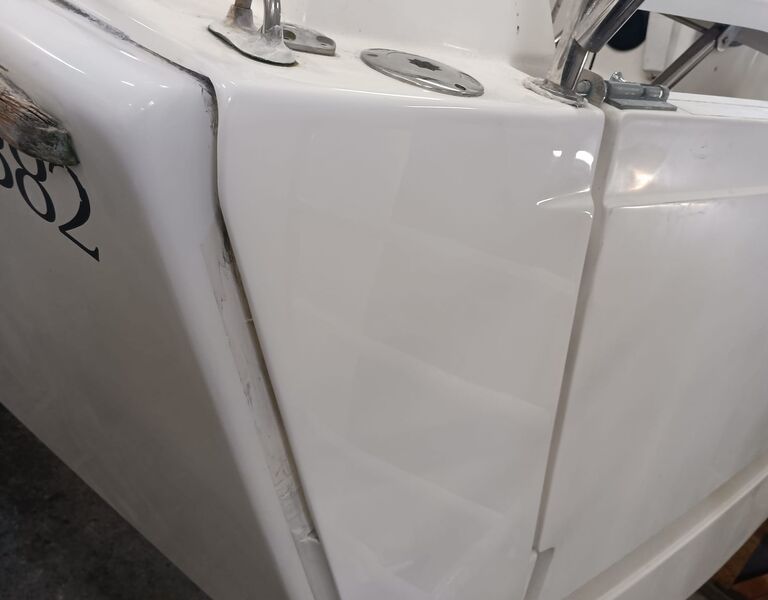

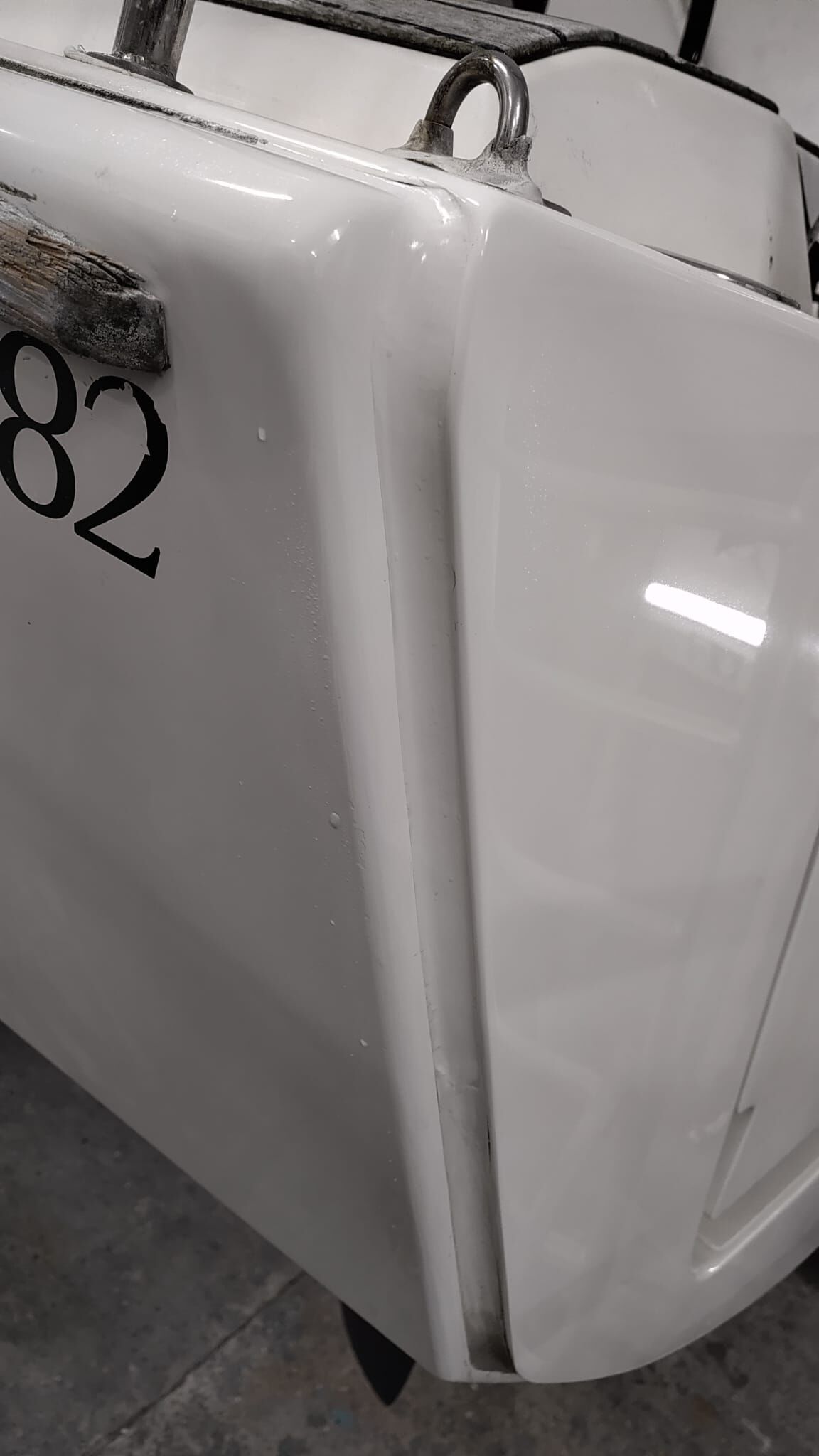

Die wiederhergestellte Spiegelkante nach Gelcoatauftrag, Formschliff, Feinschliff und mehrstufiger Politur.

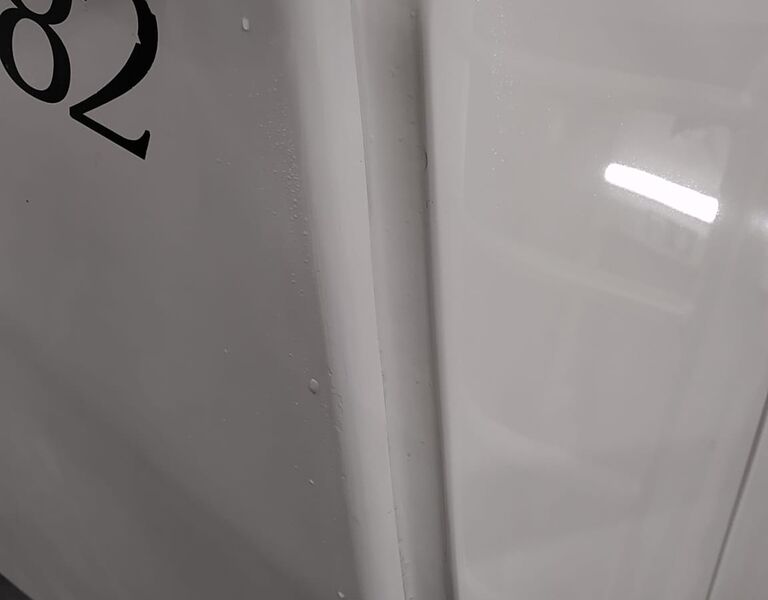

Nach der Oberflächenwiederherstellung wurde die dauerelastische Anschlussfuge zwischen Rumpfflansch und Spiegellaminat erneuert.

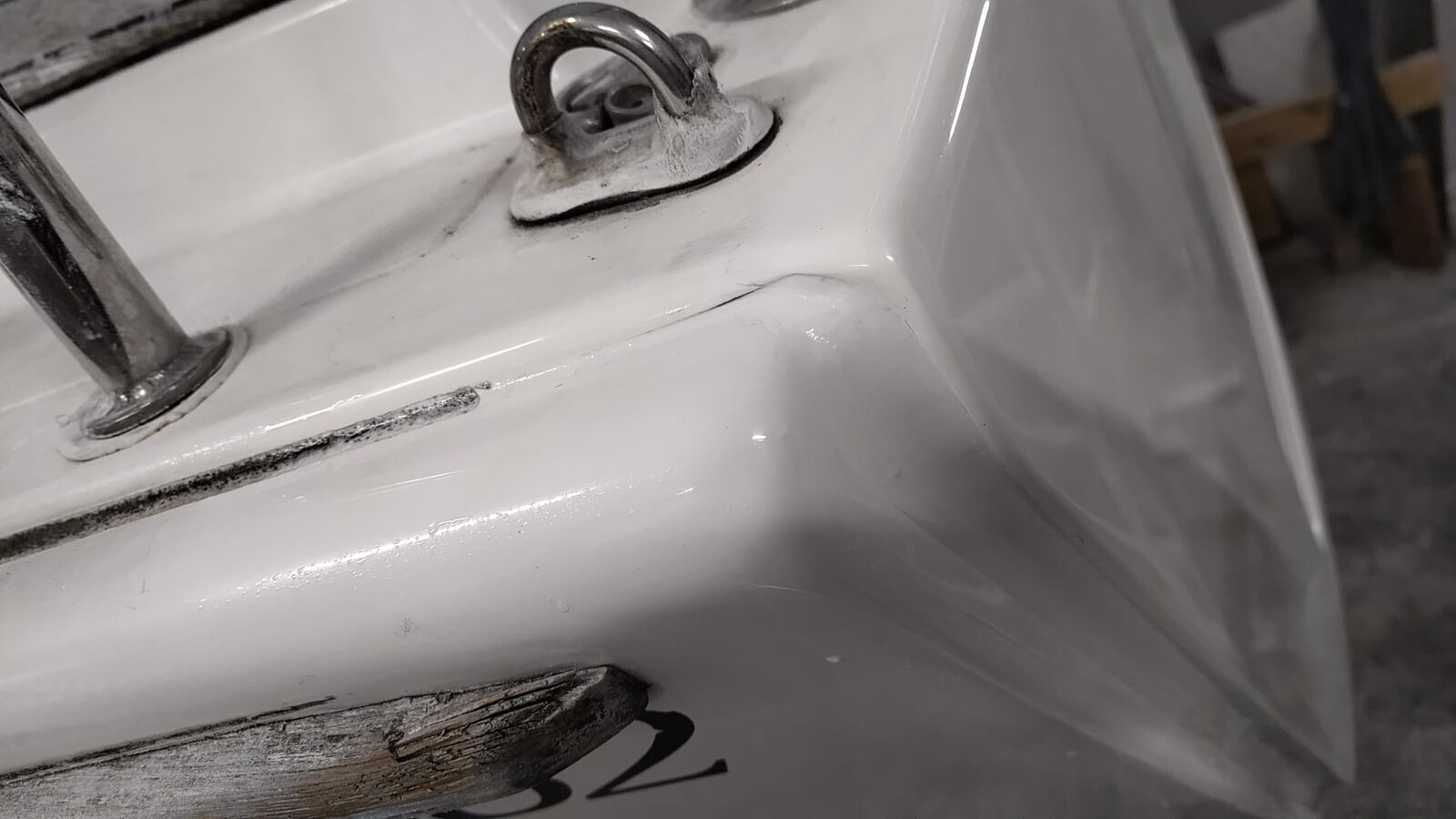

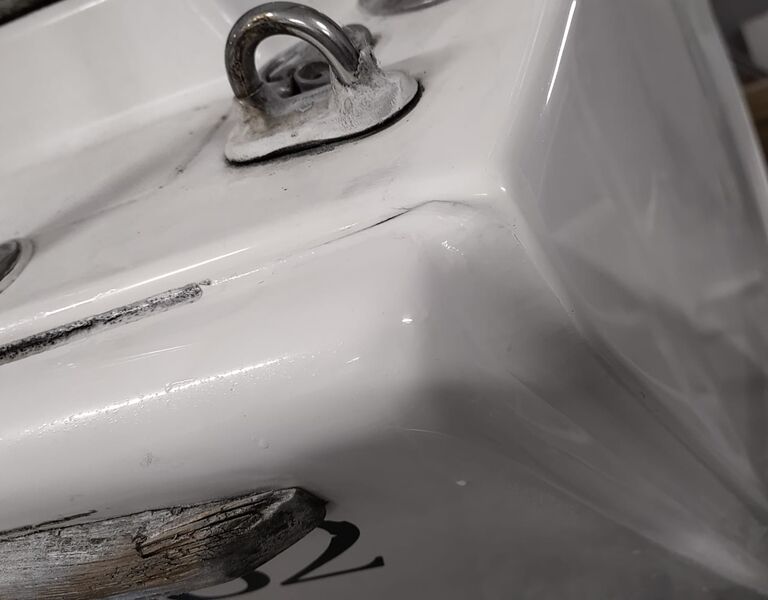

Die obere Spiegelecke mit angepasster Kontur und Farbe. Die neue weiße Anschlussfuge geht in die ältere, dunkel verfärbte Bestandsfuge über.

Praxisfall zwei

Großflächiger Sandwichschaden nach einer Strandung

Eine etwa 33 Fuß lange Segelyacht hatte sich bei einem Starkwindereignis vom Ankerplatz losgerissen und war auf den Strand getrieben. Auf der Seite liegend wurde die Außenhaut durch Steine beschädigt. Der Schaden reichte über und unter die Wasserlinie.

Bei der ersten Besichtigung wurden die äußerlich erkennbaren Bereiche mit Maßklebestreifen dokumentiert. Erst bei der Freilegung zeigte sich, dass weitere Laminatschäden und Ablösungen zwischen Balsa-Hirnholzkern und Decklagen vorlagen. Der notwendige Kernaustausch erstreckte sich schließlich über etwa zweieinhalb bis drei Quadratmeter. Die Schäftungs- und Anschlussflächen gingen darüber hinaus.

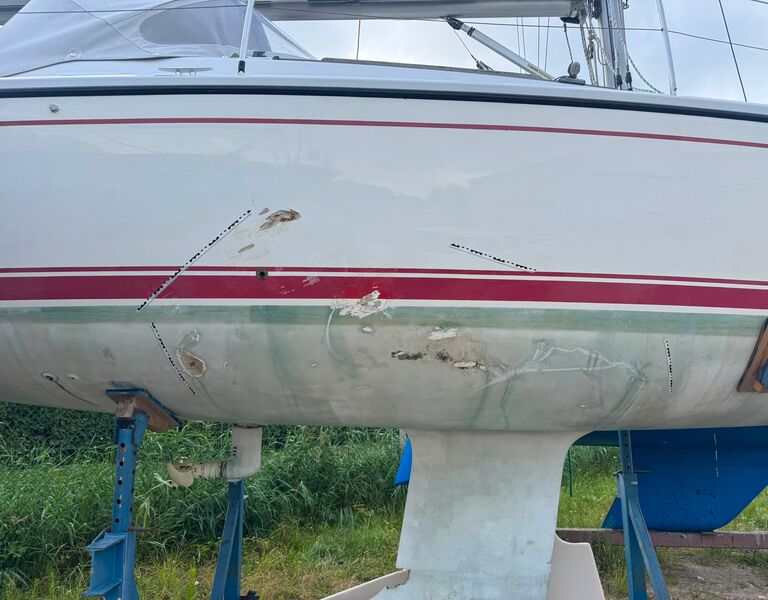

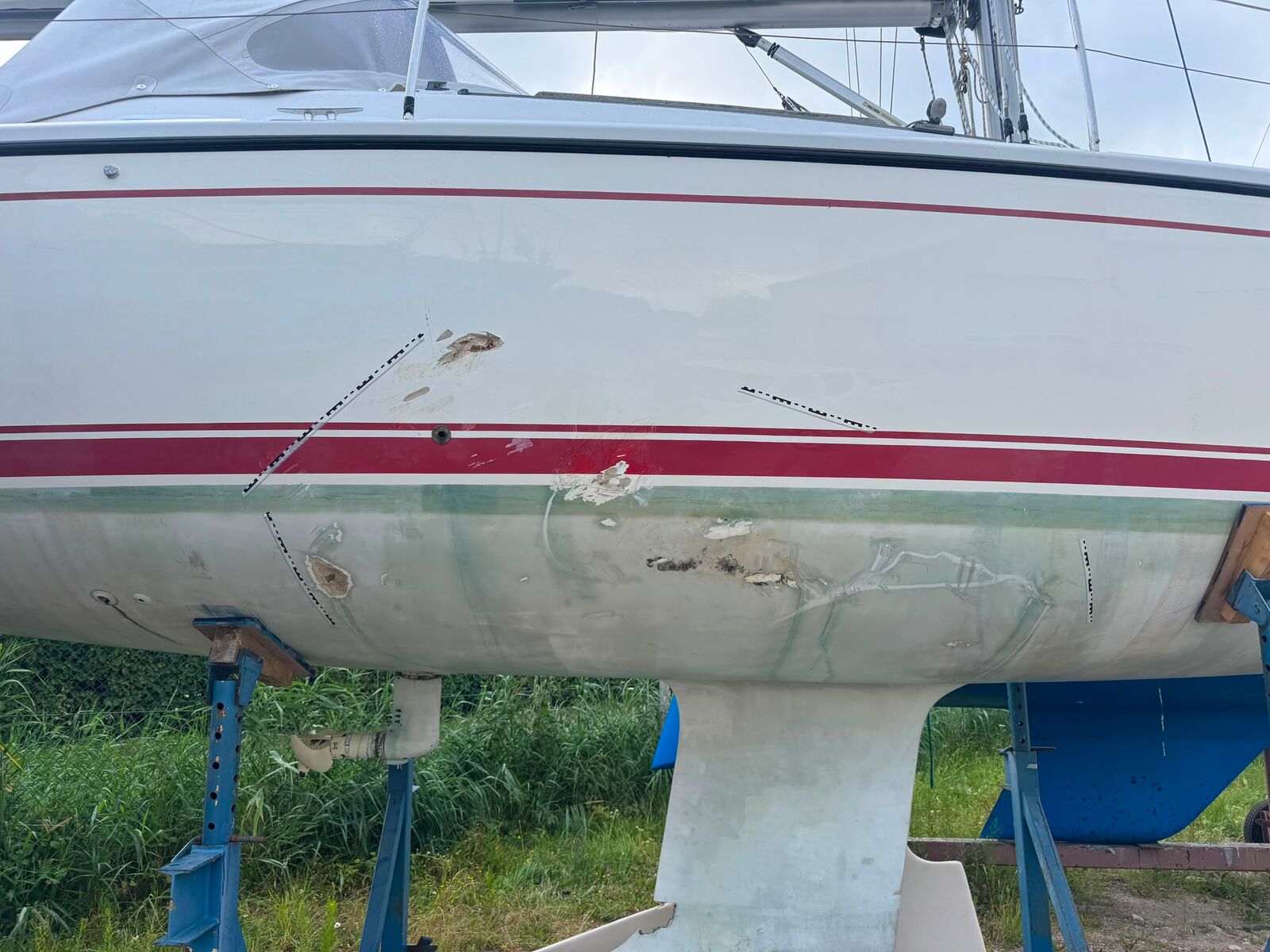

Die äußerlich erkennbaren Schäden über und unter der Wasserlinie sind mit Maßklebestreifen dokumentiert. Der tatsächliche Umfang zeigt sich erst bei der Freilegung.

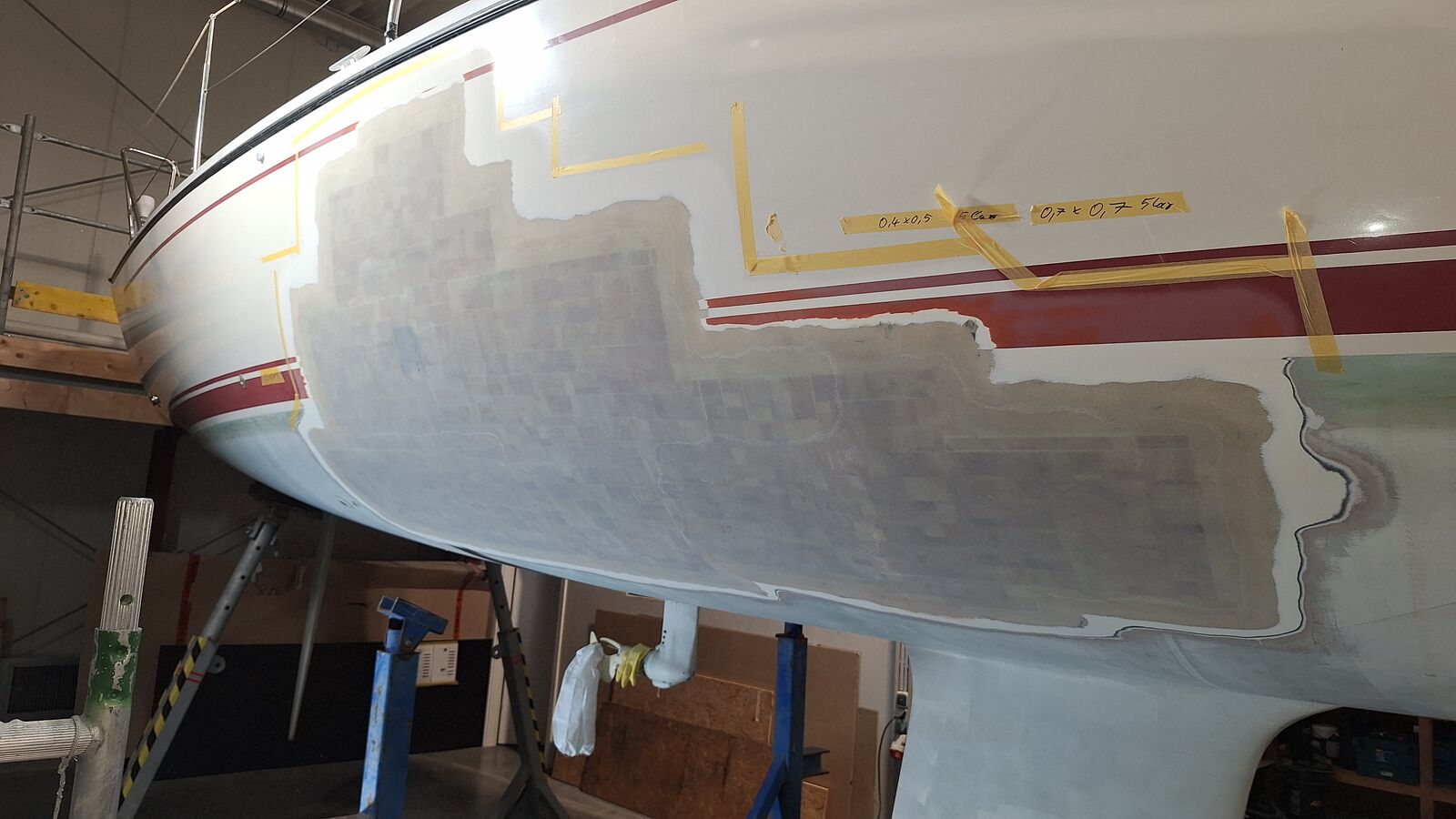

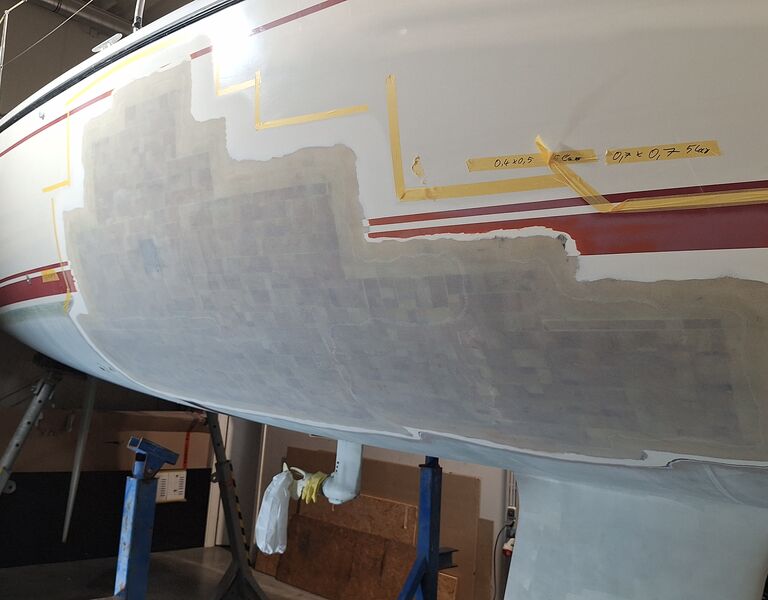

Gesamtansicht nach Kernaustausch und Wiederaufbau der Außenlage. Der erforderliche Reparaturumfang reicht deutlich über die anfangs erkennbaren Schäden hinaus. Schäftungsflächen gehen zusätzlich über den Kernaustausch hinaus.

Abschnittsweise Reparatur zum Erhalt der Form

In der Arbeitshalle wurden einzelne Bereiche geöffnet und nacheinander wiederhergestellt. Der geschädigte Balsa-Hirnholzkern wurde entfernt und durch gleichartiges Material ersetzt. In Streifen zugeschnitten ließ er sich an die Rumpfkrümmung anpassen. An ein bis zwei Stellen war auch das innere Laminat durchbrochen; diese Stellen waren von innen zugänglich und wurden von dort repariert.

Der neue Kern wurde in Form gebracht. Markierte Schleiftiefen unterstützten die gleichmäßige Bearbeitung. Über breit ausgeschäftete Randbereiche wurde die Außenlage wieder aufgebaut. Bereits geschlossene Abschnitte lagen dabei neben den jeweils noch in Arbeit befindlichen Kernbereichen. Zum Abschluss des Laminierens wurde Abreißgewebe aufgebracht.

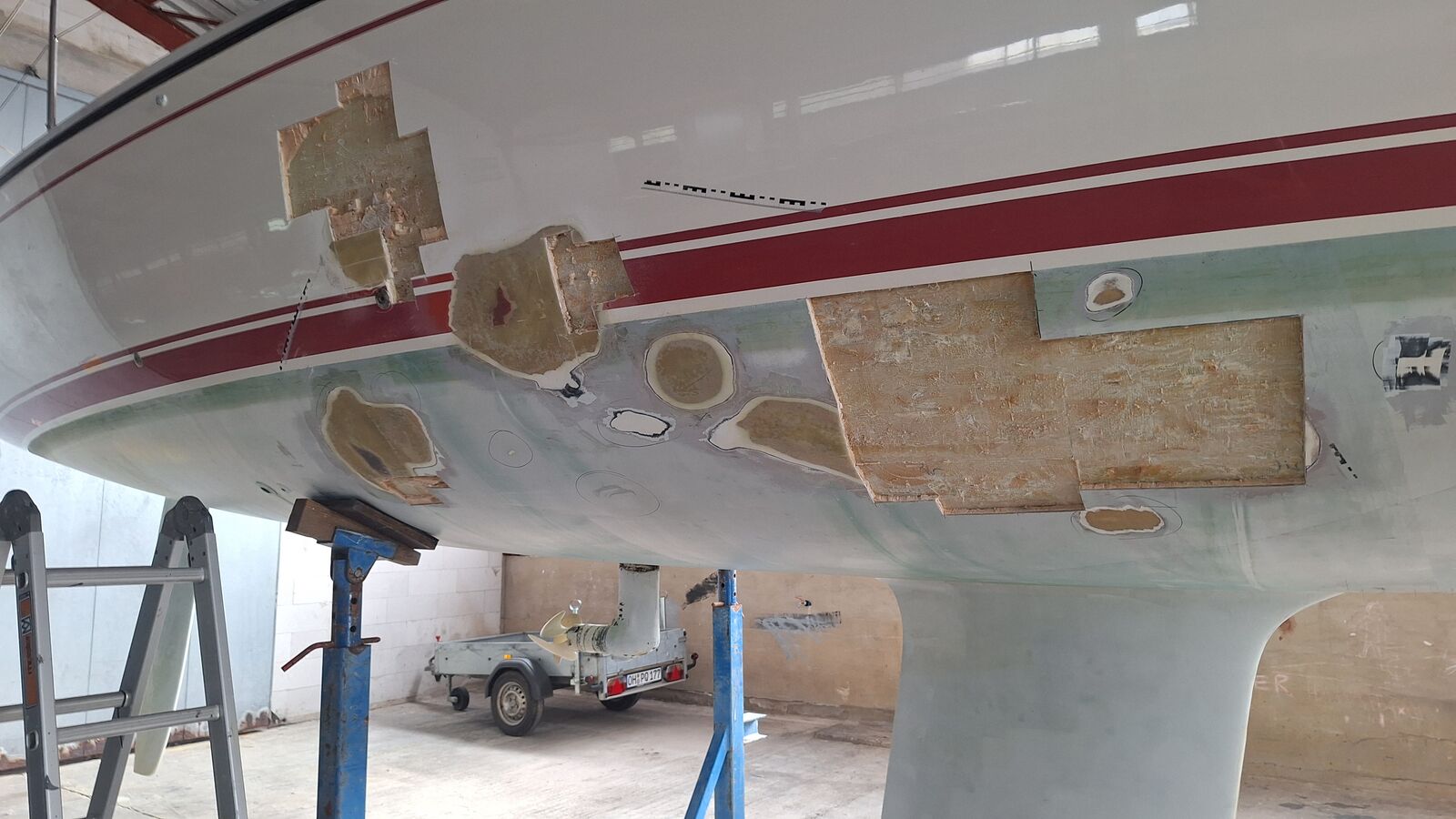

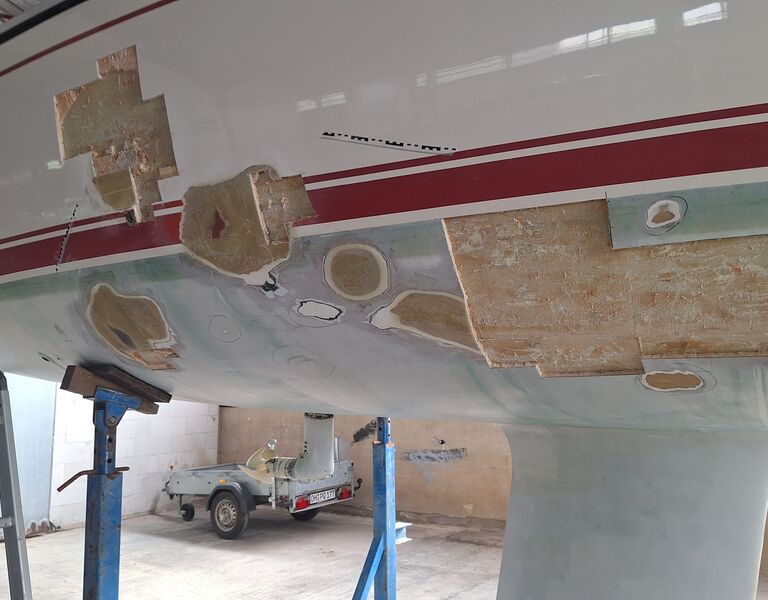

Einzelne Bereiche werden kontrolliert geöffnet. Weitere Schäden und Ablösungen machen eine Erweiterung erforderlich.

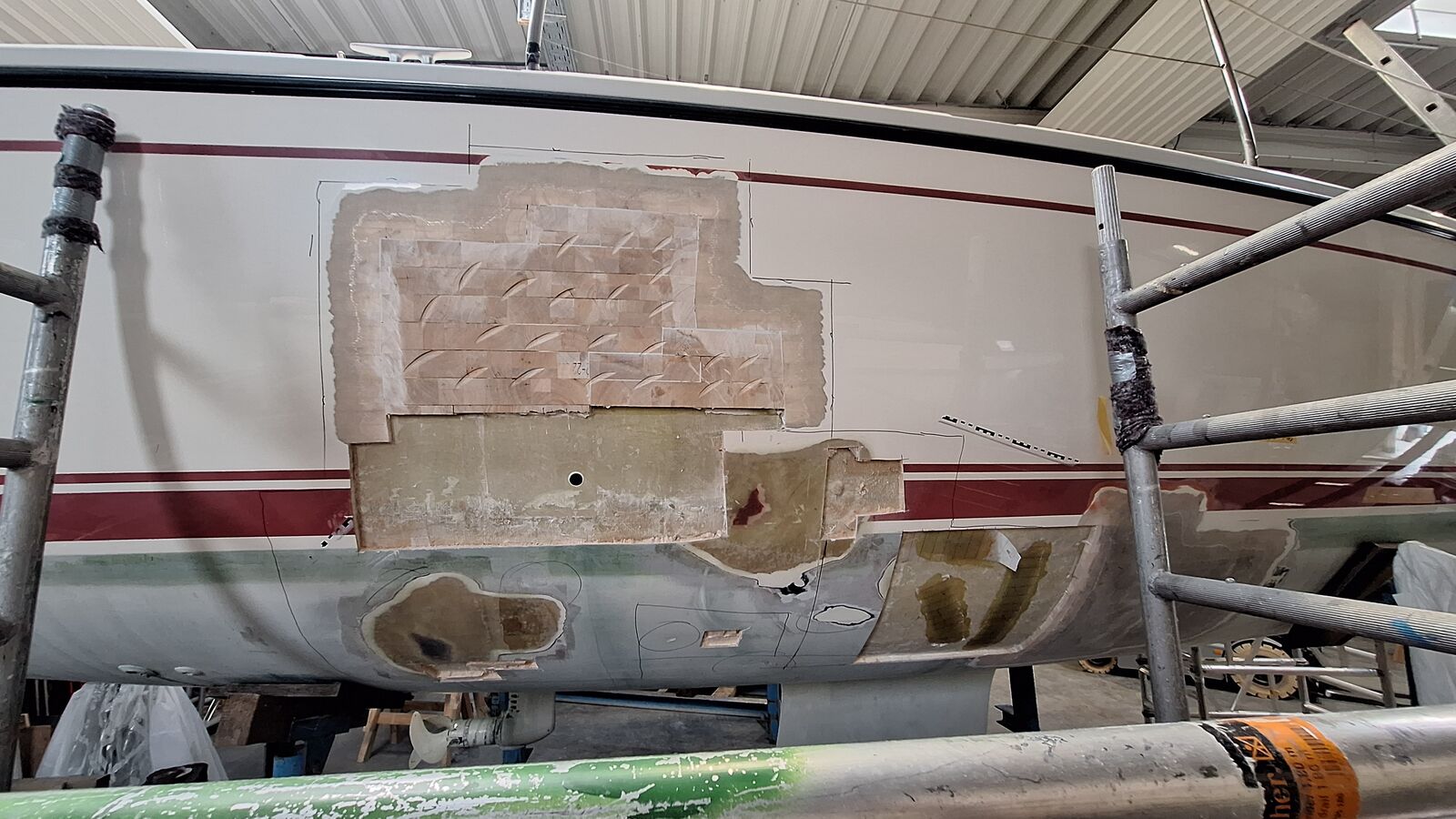

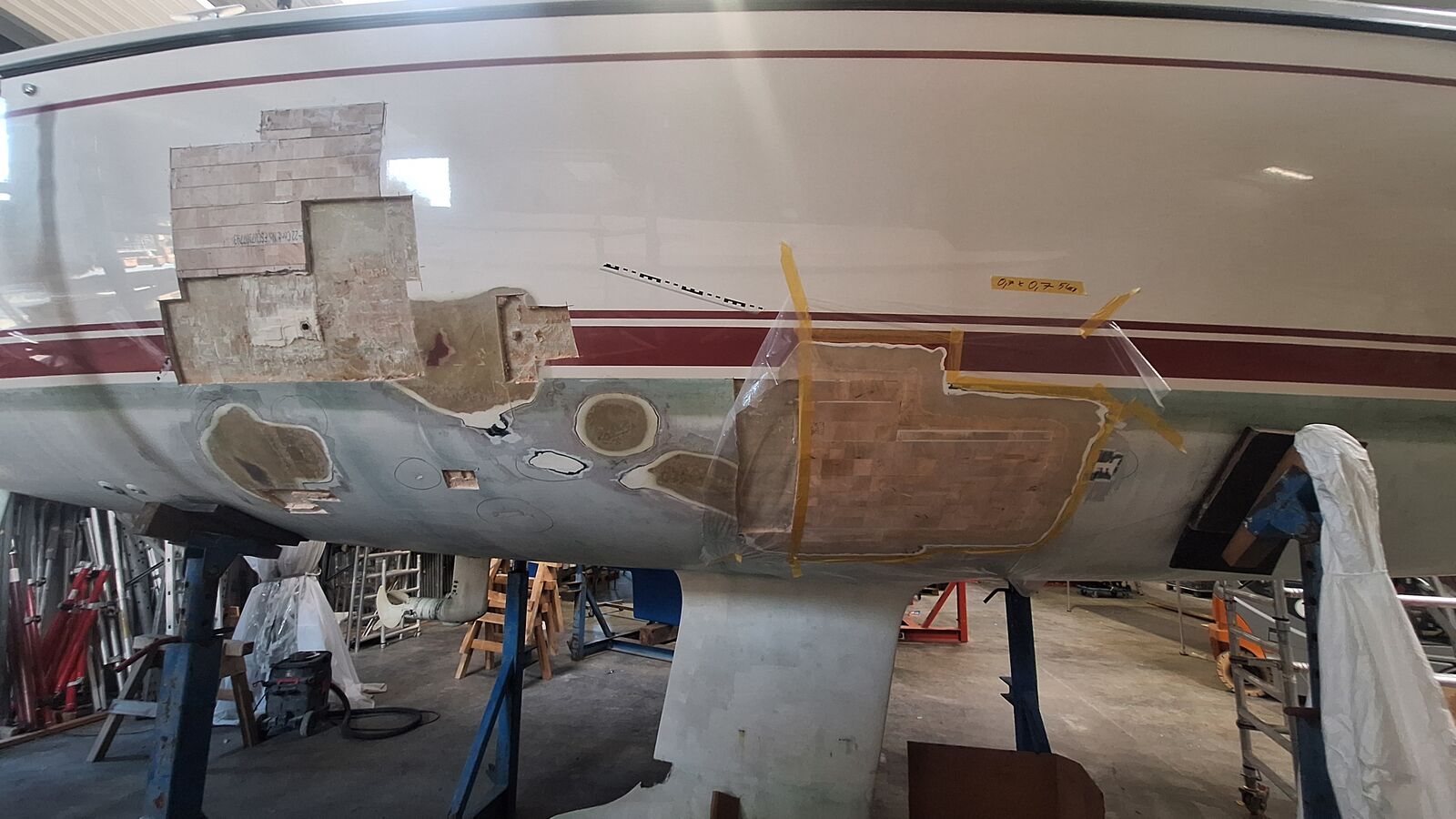

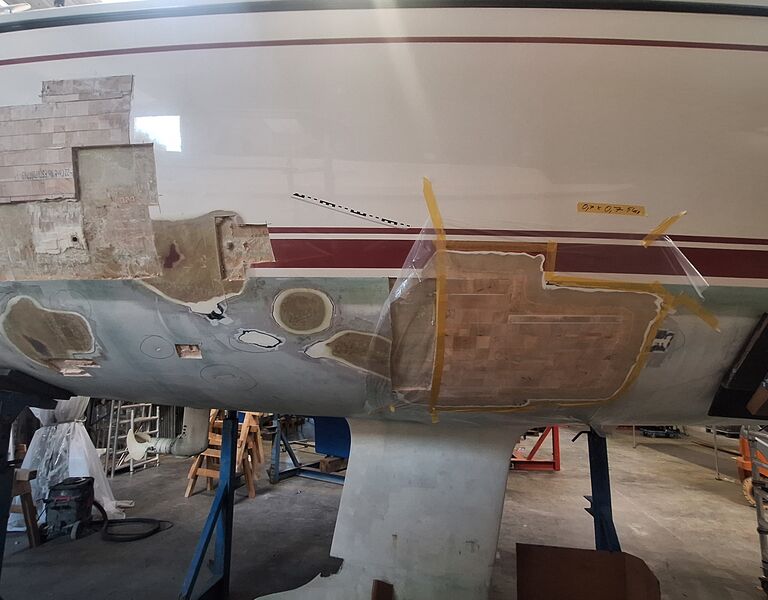

In den ersten Abschnitten ist der Balsa-Hirnholzkern bereits ersetzt. Benachbarte Bereiche werden nacheinander bearbeitet.

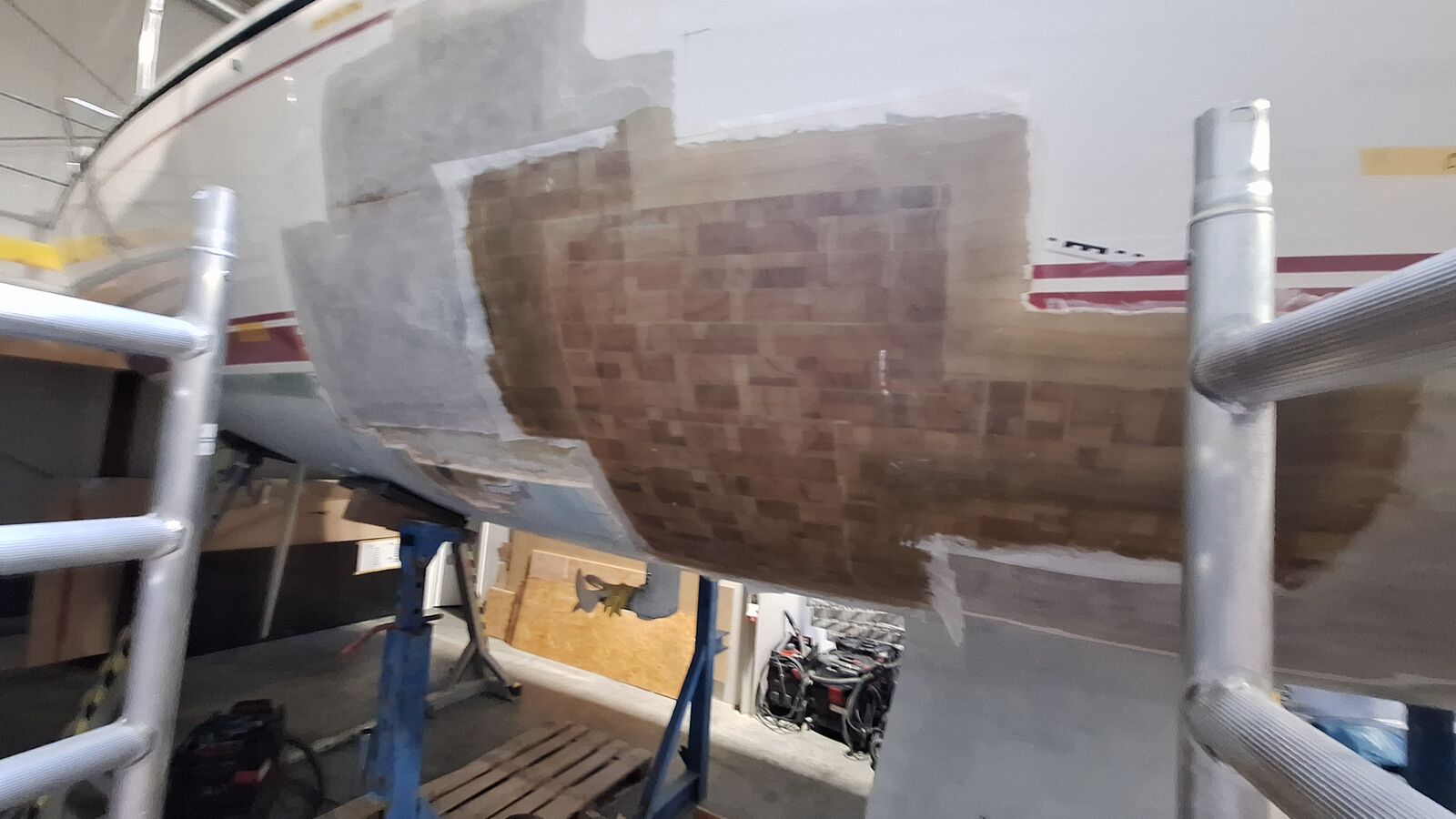

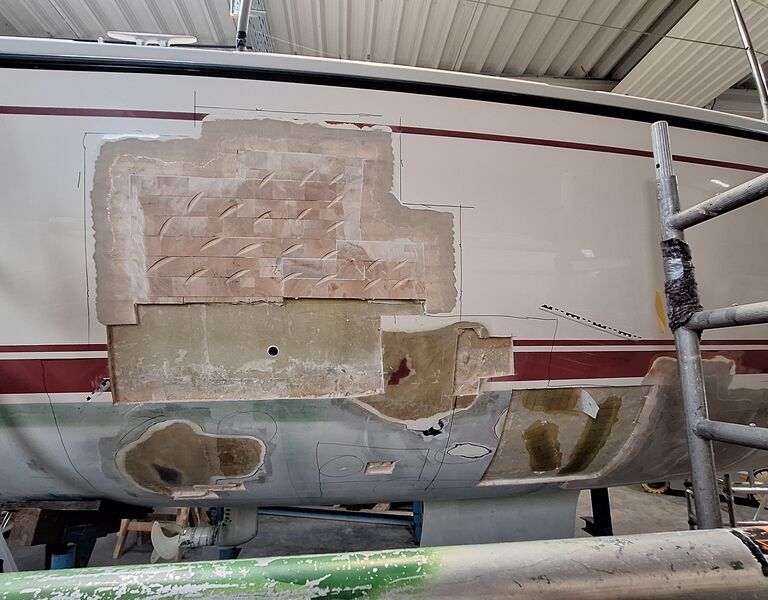

Der eingeklebte Balsa-Hirnholzkern wird an die Kontur angepasst. Einzelne Einschliffe markieren die vorgesehene Bearbeitungstiefe für den Flächenschliff.

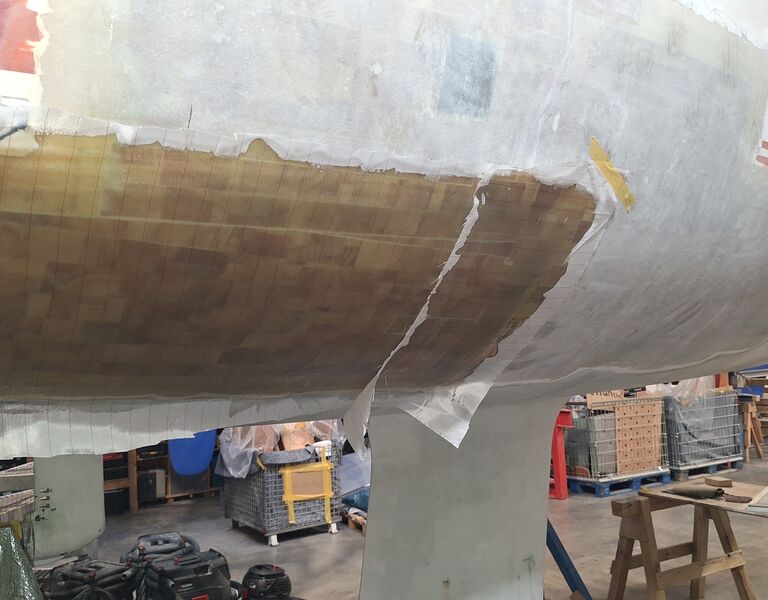

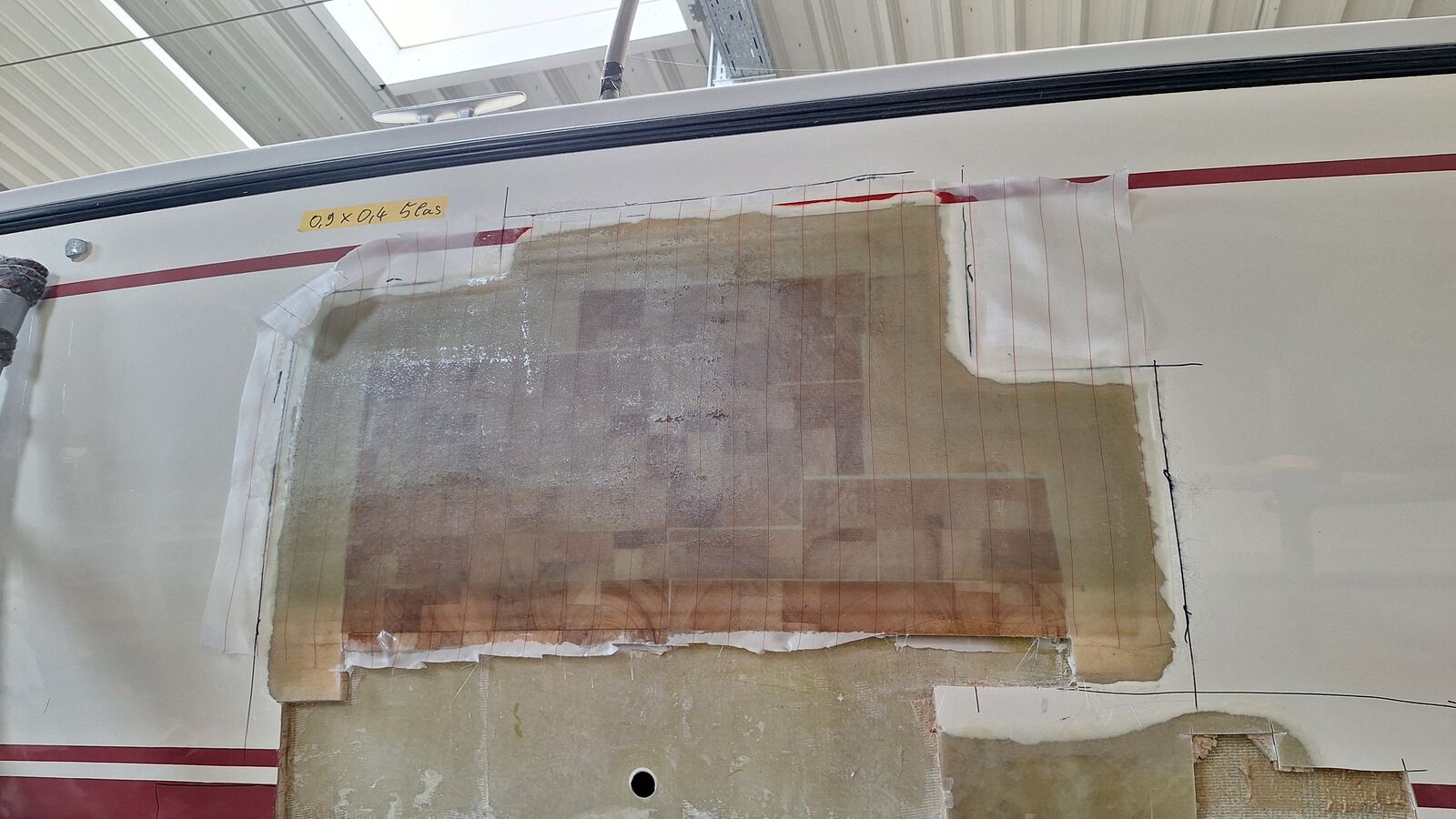

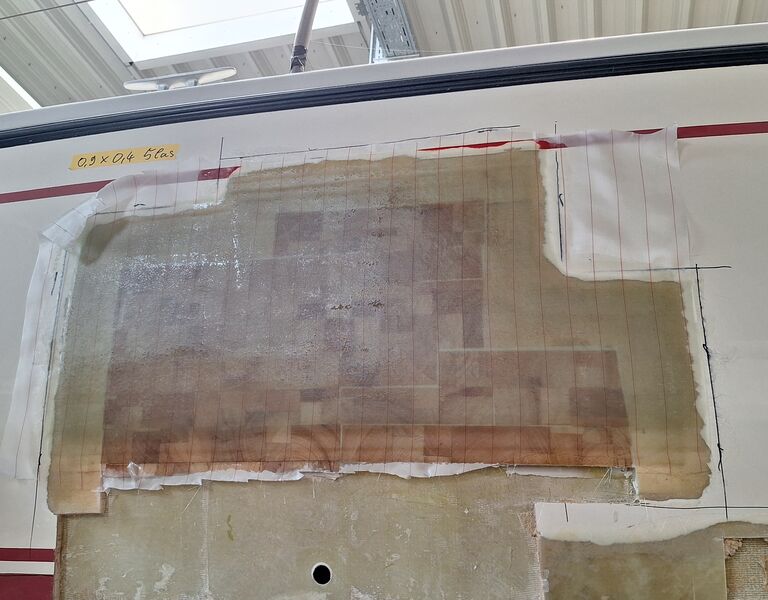

Über dem angepassten Kern ist die Außenlage wieder aufgebaut und mit Abreißgewebe abgedeckt. Die Laminatanbindung reicht über den Kernbereich hinaus.

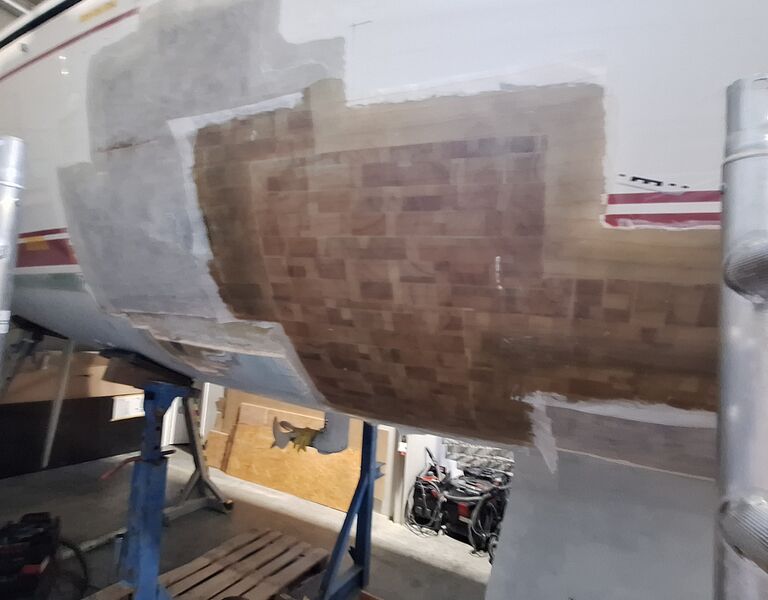

Auch im vorderen Abschnitt wird das Außenlaminat über den erneuerten Kern und die breit ausgeschäfteten Anschlüsse aufgebaut.

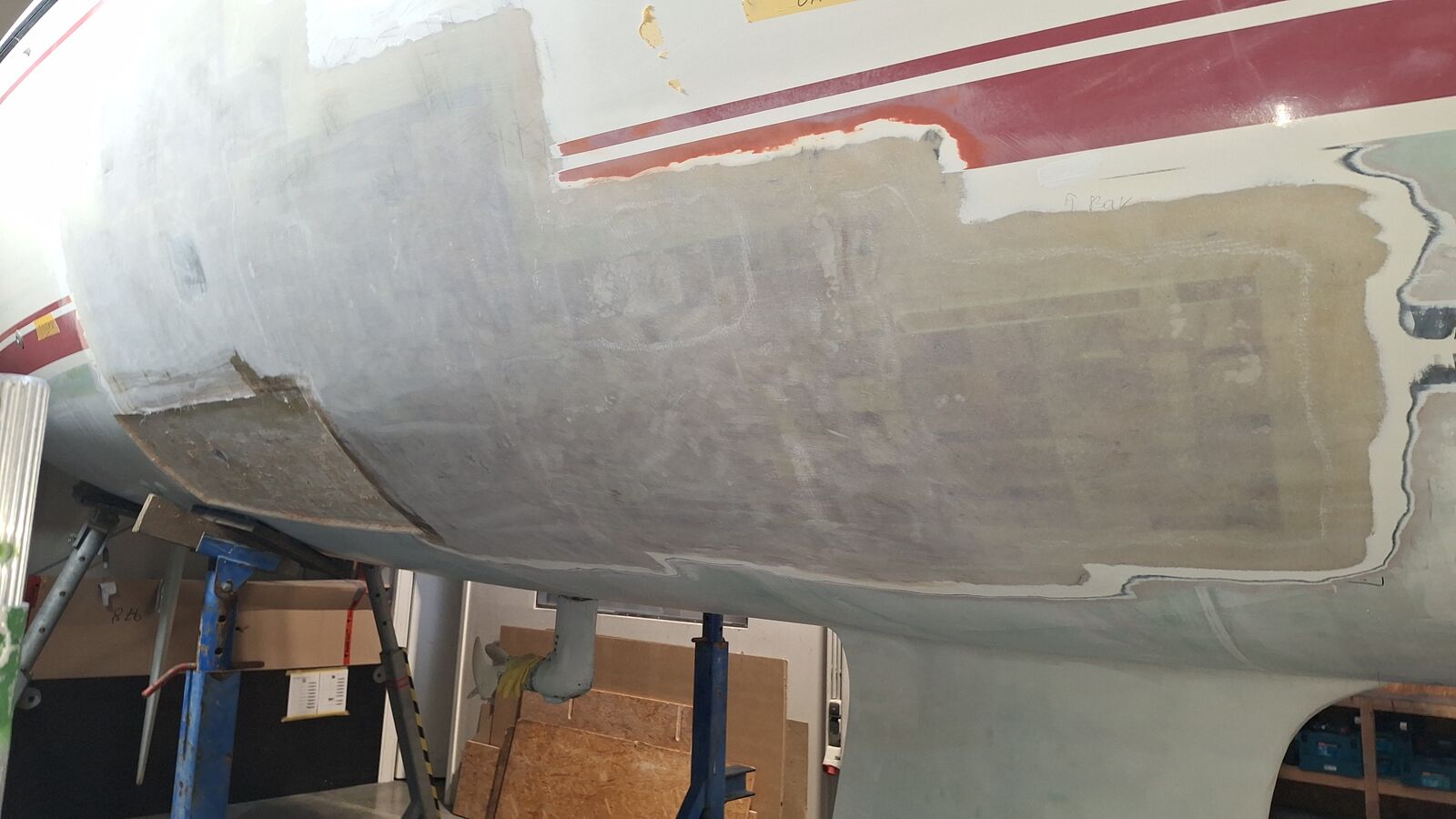

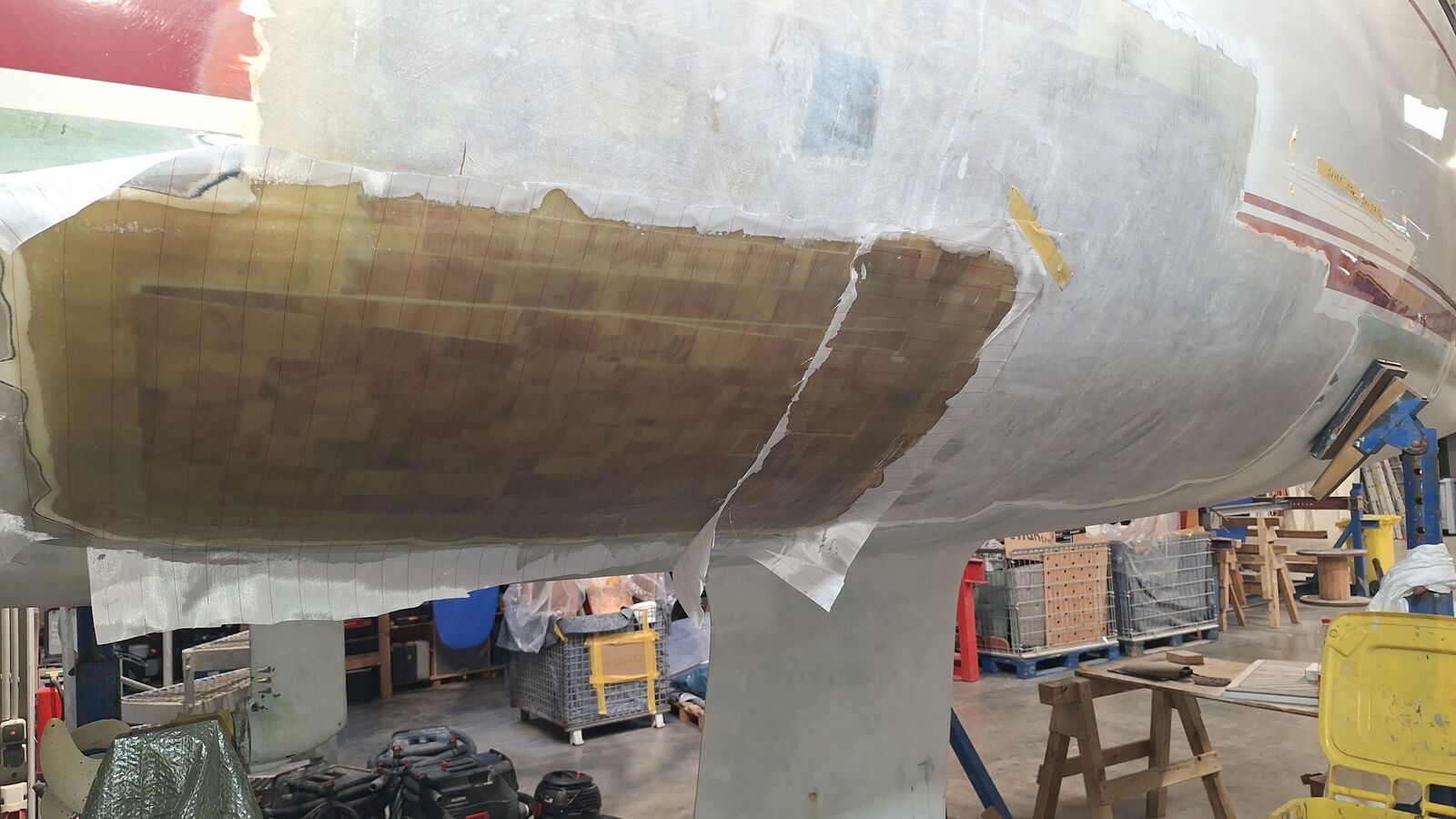

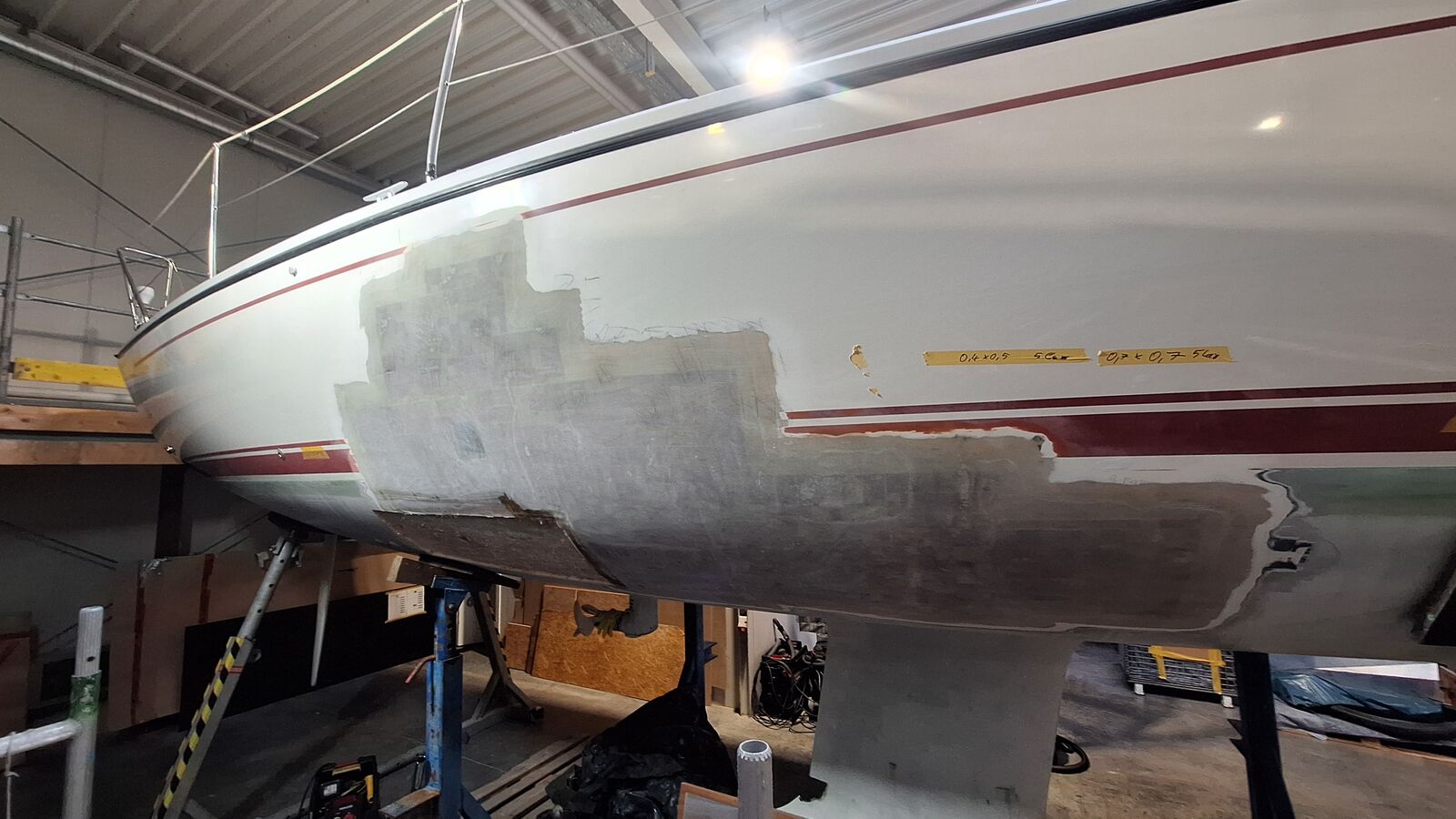

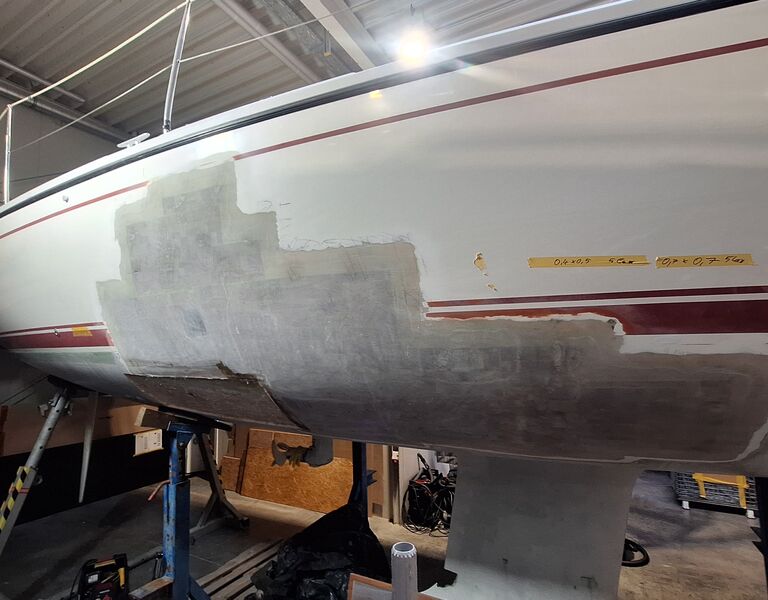

Bereits laminierte und angeschliffene Flächen liegen neben dem letzten Kernbereich vor dem Wiederaufbau der Außenlage.

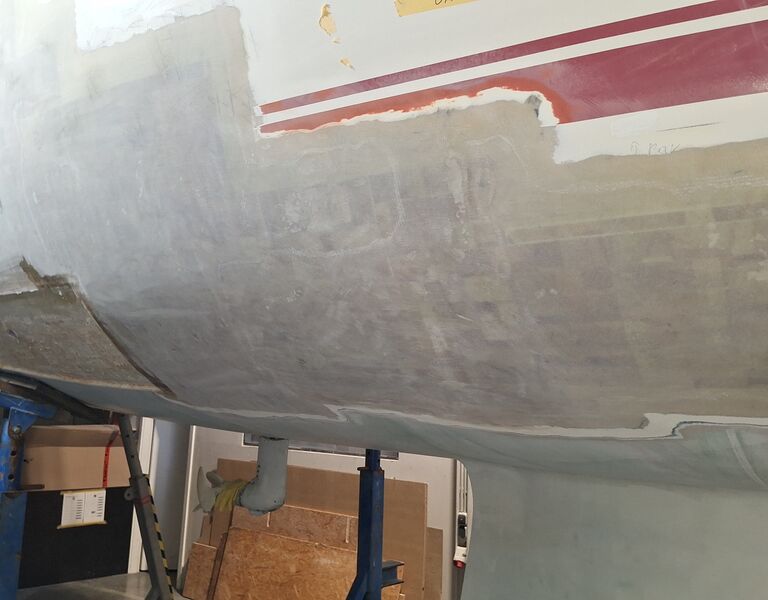

Neben den angeschliffenen Außenlaminaten ist links unten der zuletzt erneuerte Kernbereich vor der Überlaminierung sichtbar. Das abschnittsweise Vorgehen erhält die Rumpfform.
Nach dem Kernaustausch ist auch der hintere untere Abschnitt über die ausgeschäfteten Randbereiche laminiert und mit Abreißgewebe abgedeckt.

Gelcoat und Gestaltung wiederherstellen

Nach dem Formschliff erhielt die Fläche mehrere Gelcoataufträge und eine abschließende Topcoatschicht. Der erste Brettschliff glich kleine Konturabweichungen aus; örtlich wurde das Laminat wieder sichtbar. Weitere Aufträge und Schleifgänge schlossen diese Stellen. Es folgten Feinschliff und Politur.

Die Yacht wurde mithilfe eines Lasers horizontal und vertikal ausgerichtet, um Zierstreifen und Wasserlinie präzise anzuzeichnen. Auf Wunsch des Eigners wurden die zuvor roten, ausgeblichenen Zierstreifen rundum in Dunkelgrau neu lackiert, einschließlich eines weißen Zwischenstreifens. Diese Erweiterung wurde vom Schadenumfang abgegrenzt.

Unter Wasser wurden die betroffenen Flächen vorbereitet und der Primer nach den Vorgaben des verwendeten Systems mehrschichtig aufgebaut. Abschließend erhielten die reparierten Unterwasserbereiche weißes Antifouling.

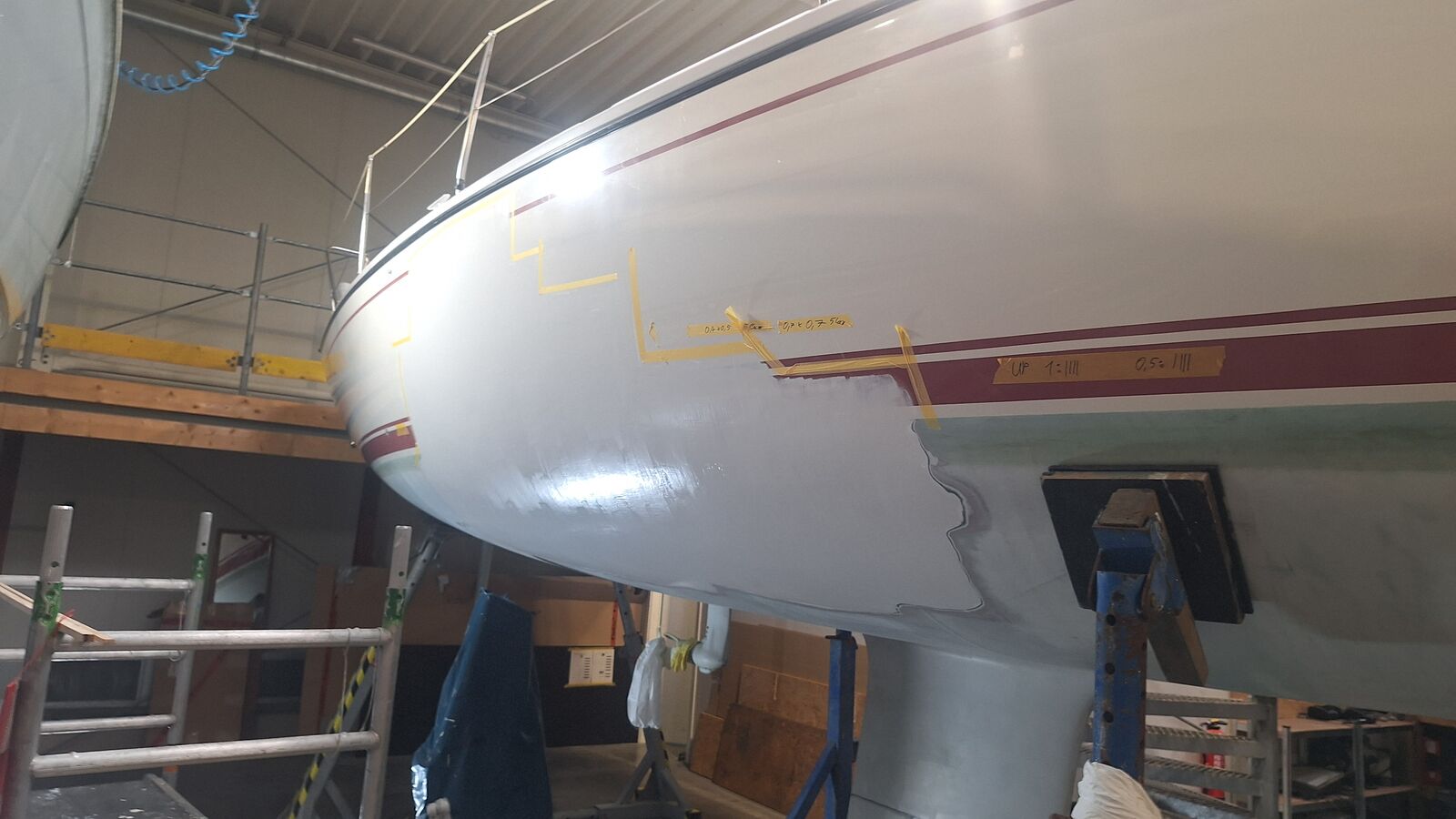

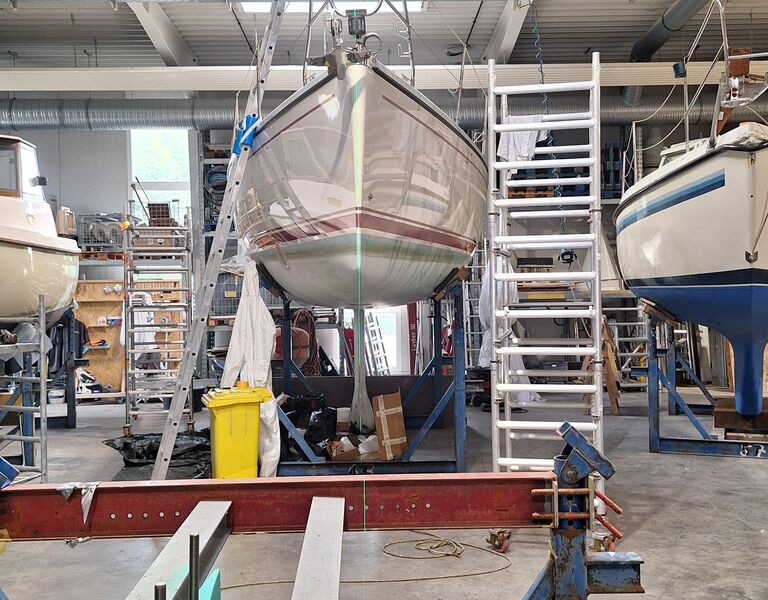

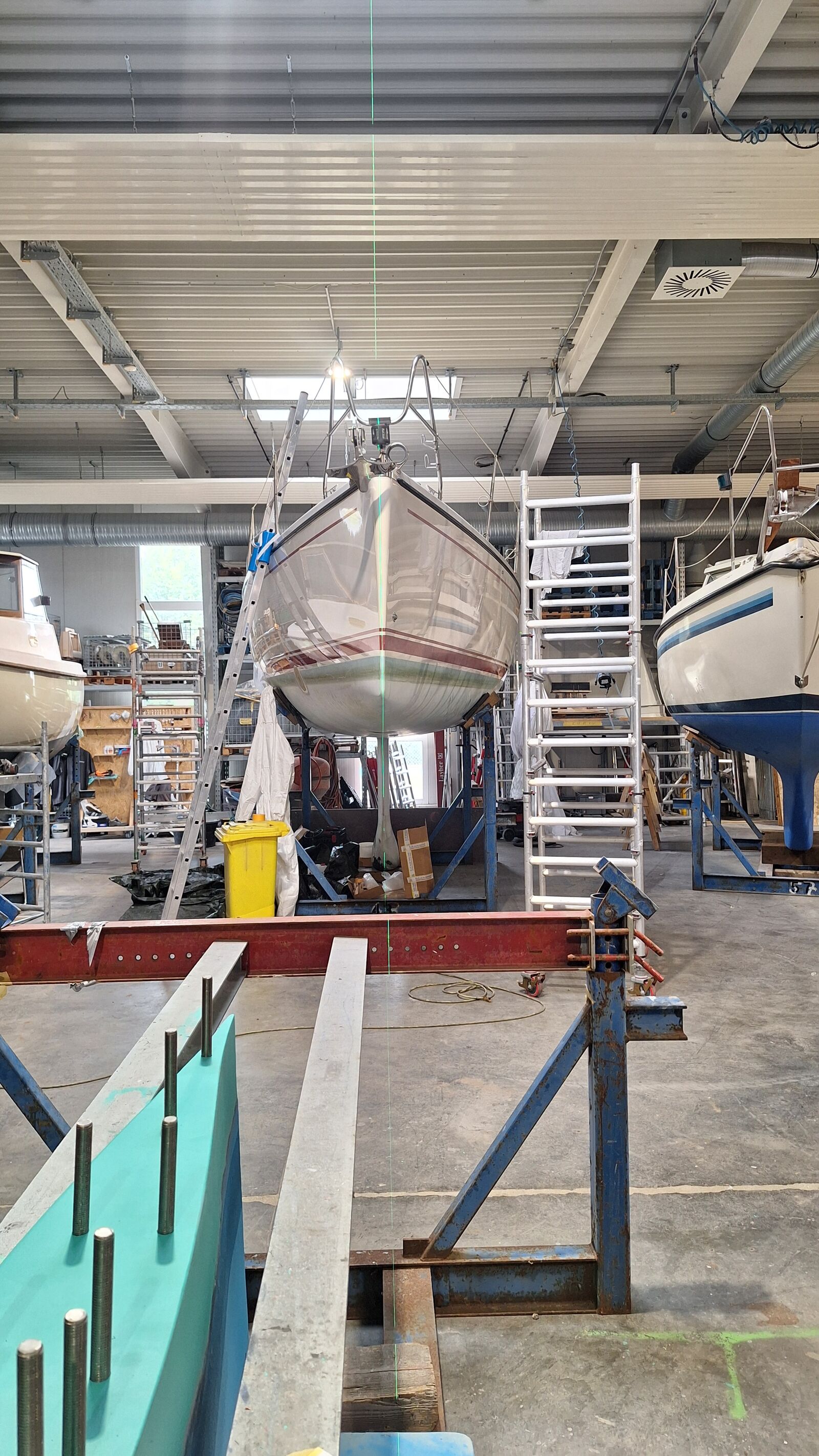

Die Yacht steht in der beheizten und belüfteten Arbeitshalle. Ein Laser unterstützt die horizontale und vertikale Ausrichtung zum Anzeichnen von Zierstreifen und Wasserlinie.

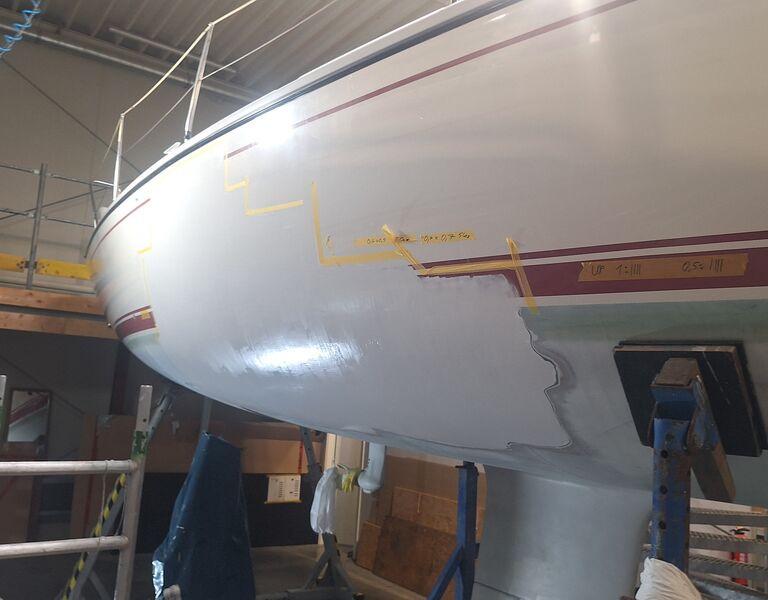

Das farblich abgestimmte Gelcoat wird in mehreren dünnen Pinselaufträgen aufgebaut. Als letzte Schicht folgt Topcoat für eine klebefreie Aushärtung.

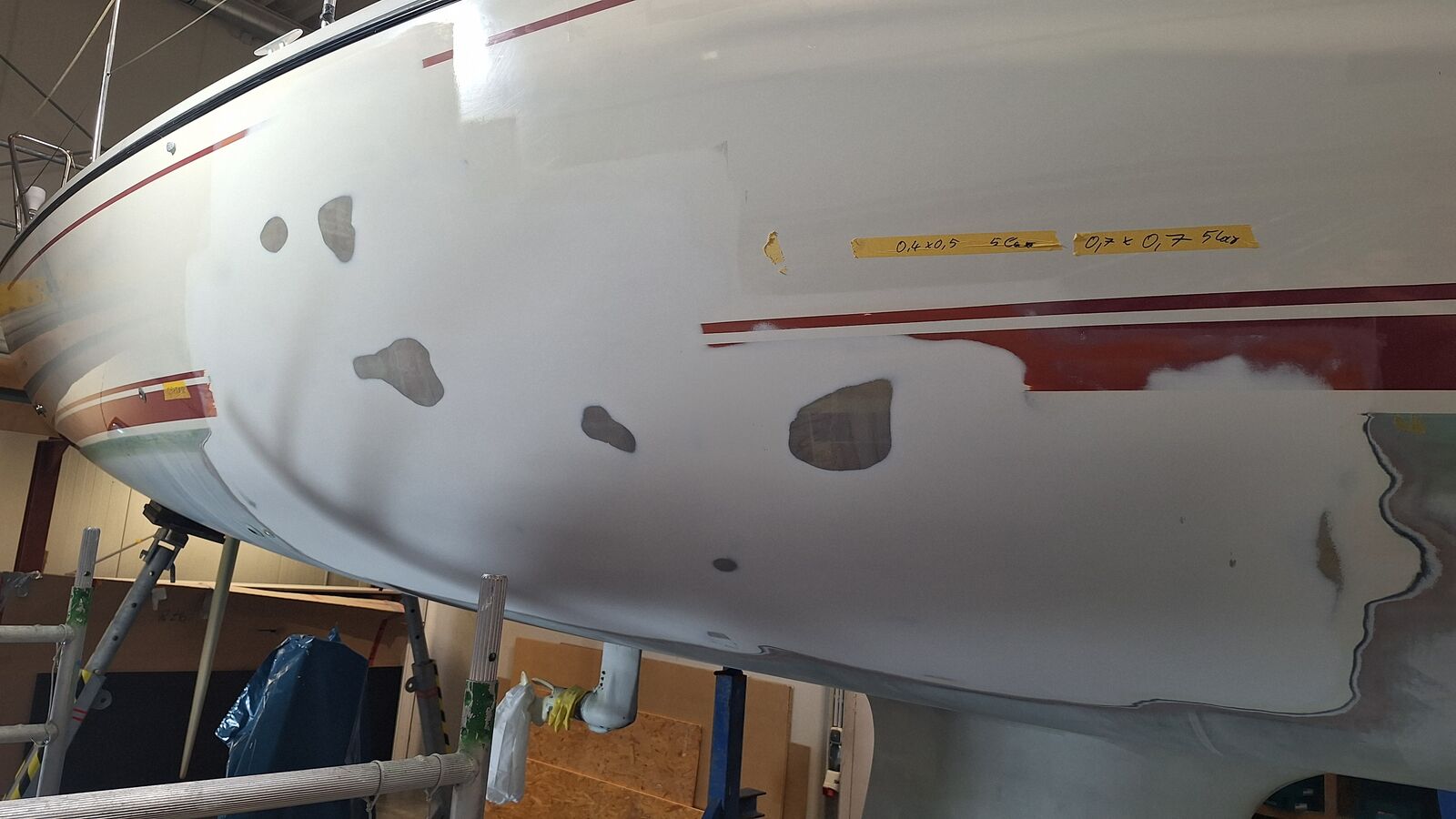

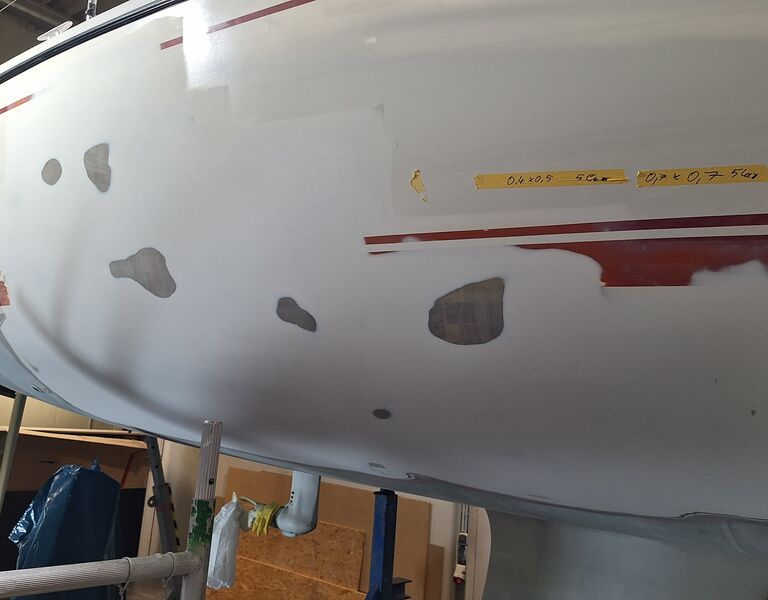

Der erste Brettschliff gleicht kleine Konturabweichungen aus. Örtlich ist wieder Laminat sichtbar. Weitere Gelcoataufträge und Schleifgänge folgen.

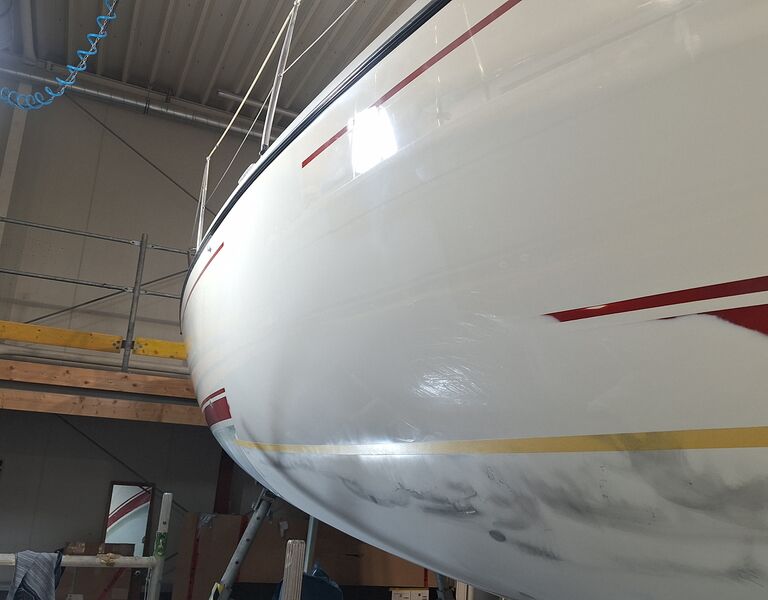

Oben ist die Fläche bereits fein geschliffen und poliert. Unten wurde nach erneuter Vorbereitung nochmals Topcoat aufgetragen.

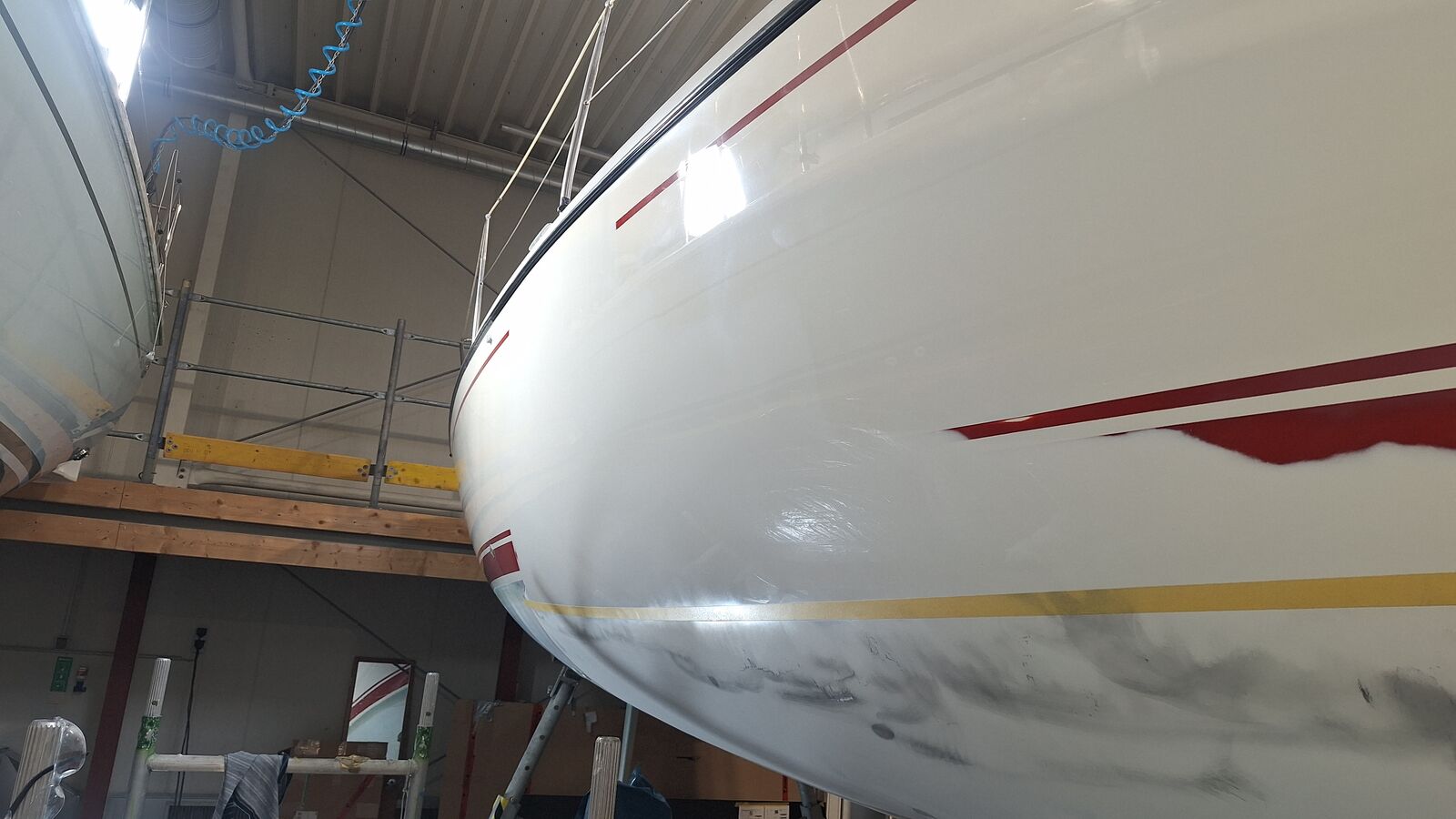

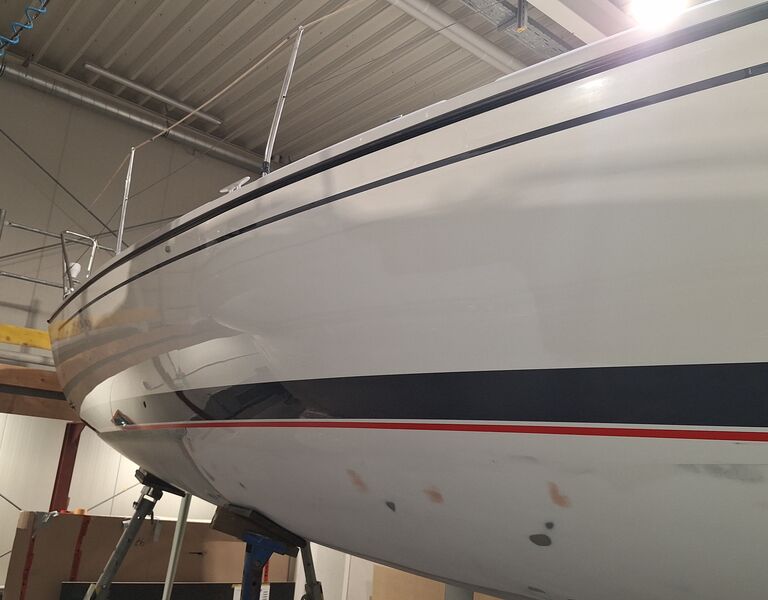

Die Gelcoat-Fläche ist fein geschliffen und poliert. Auf zusätzlichen Eignerwunsch sind die zuvor roten Zierstreifen rundum dunkelgrau lackiert. Der Unterwasseraufbau folgt.

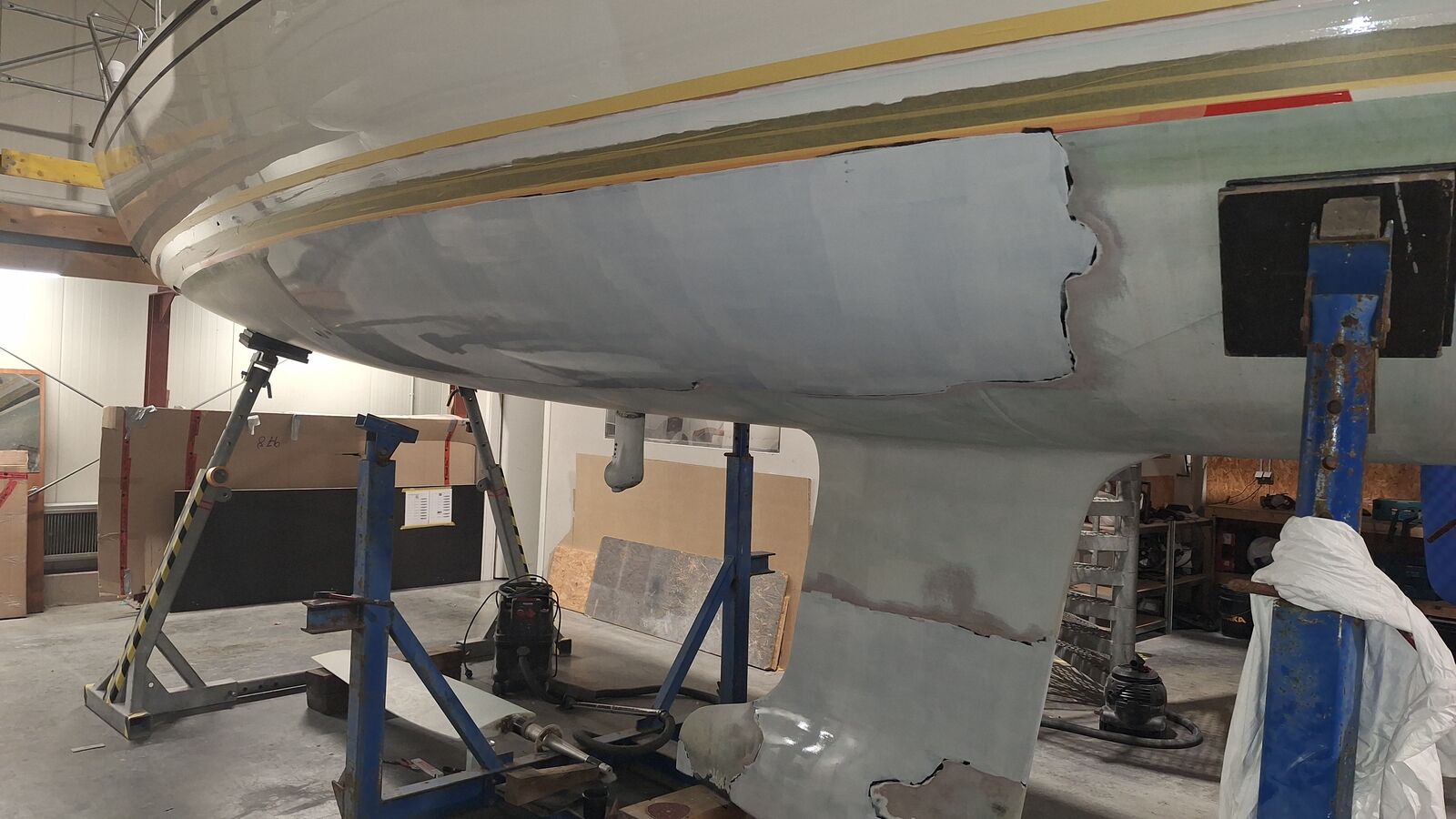

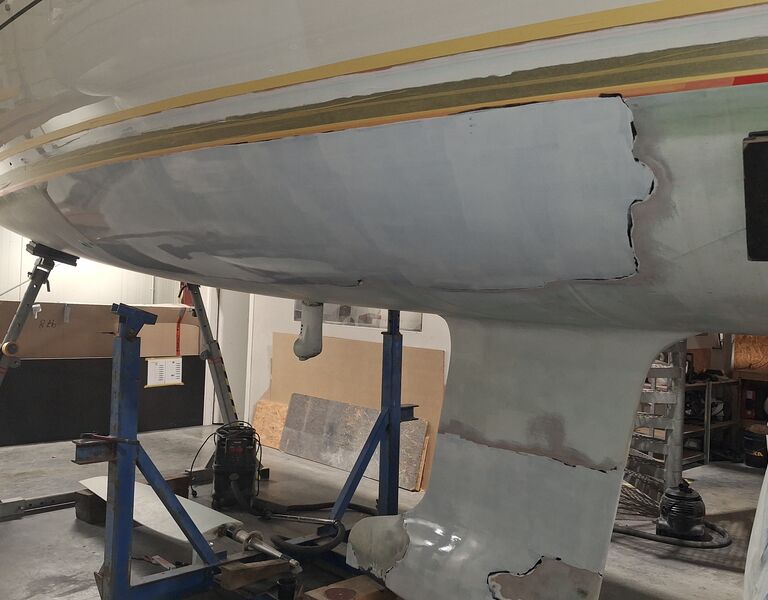

Die reparierten Unterwasserbereiche haben den zweiten Primerauftrag erhalten. Parallel wird der weiße Zwischenstreifen hergestellt.

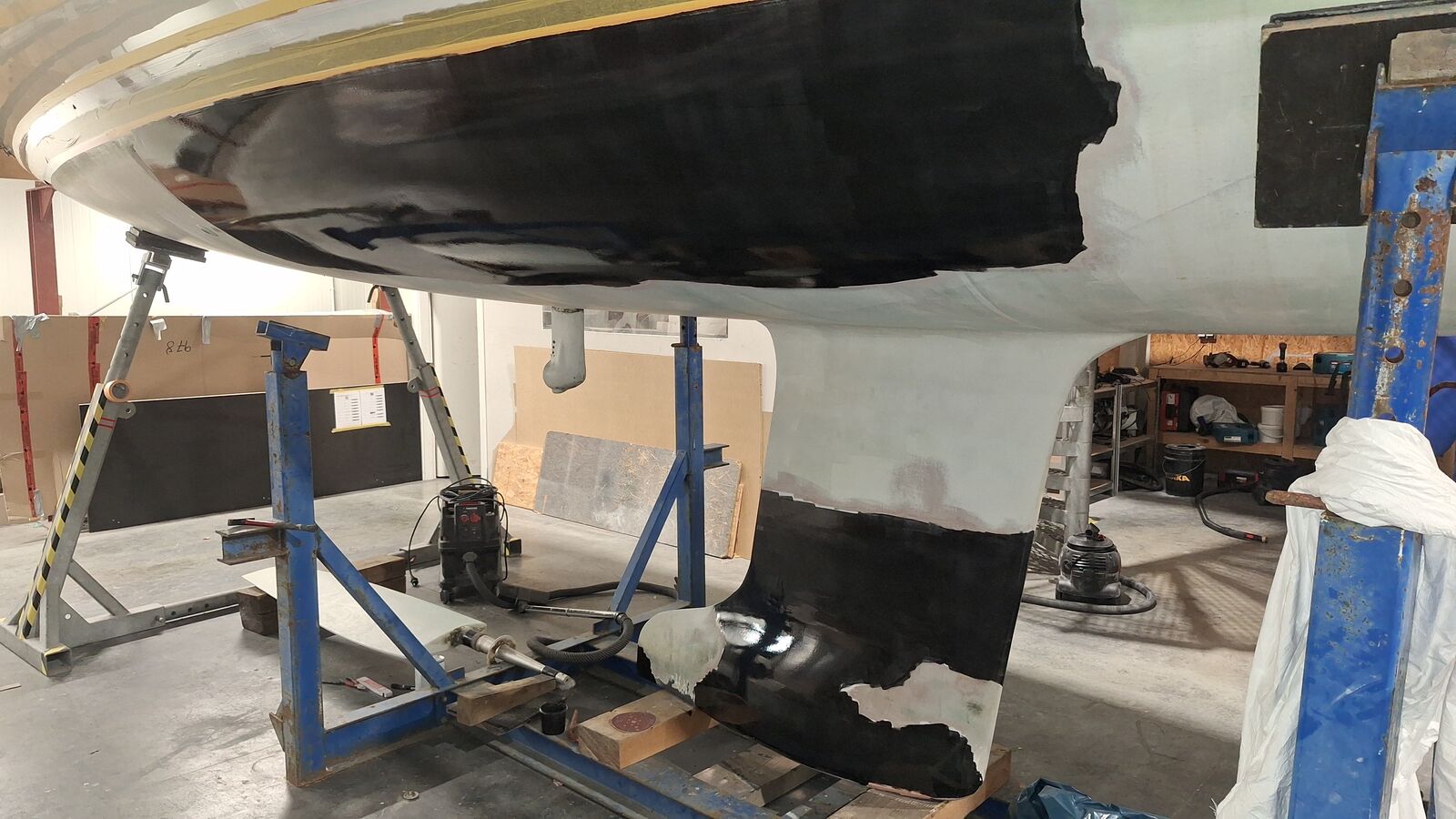

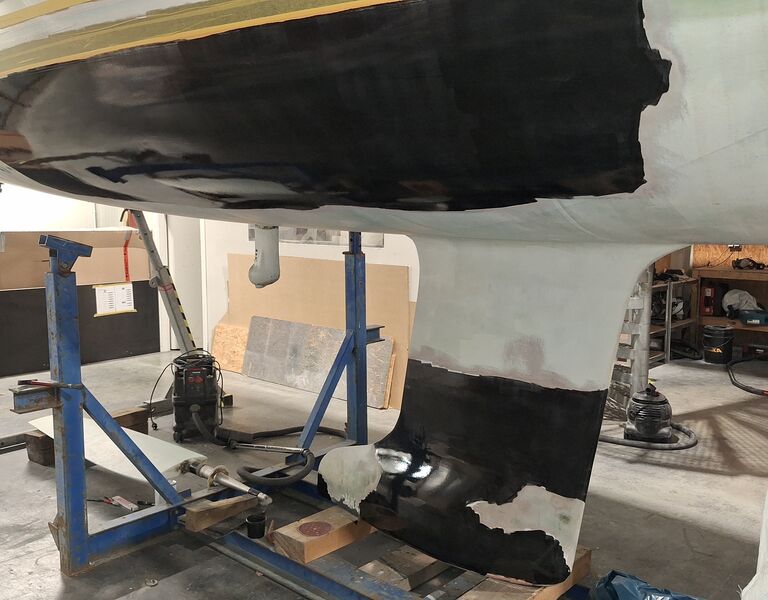

Eine weitere schwarze Primerschicht auf den betroffenen Unterwasserflächen. Der Aufbau richtet sich nach den Vorgaben des verwendeten Systems.

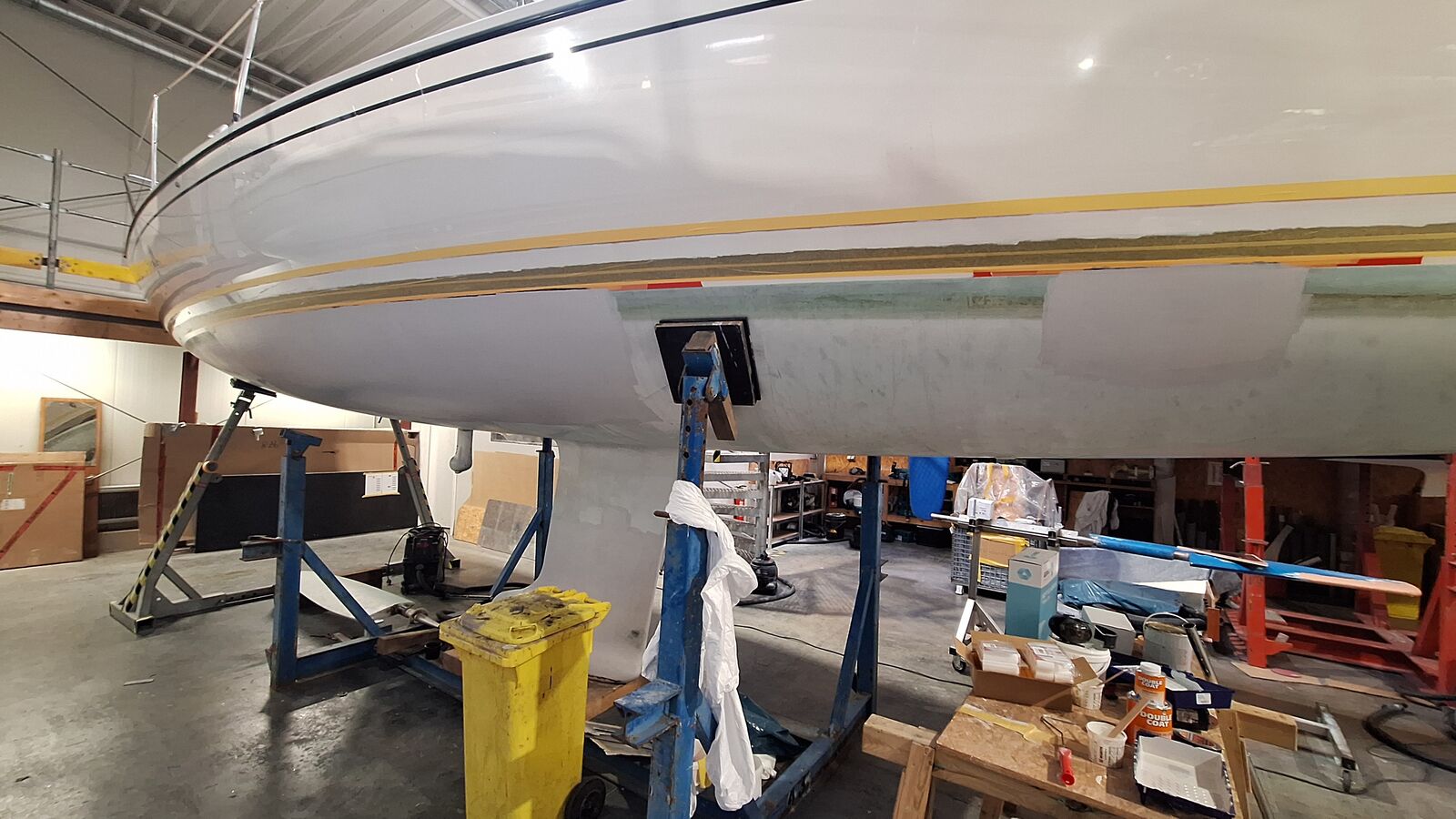

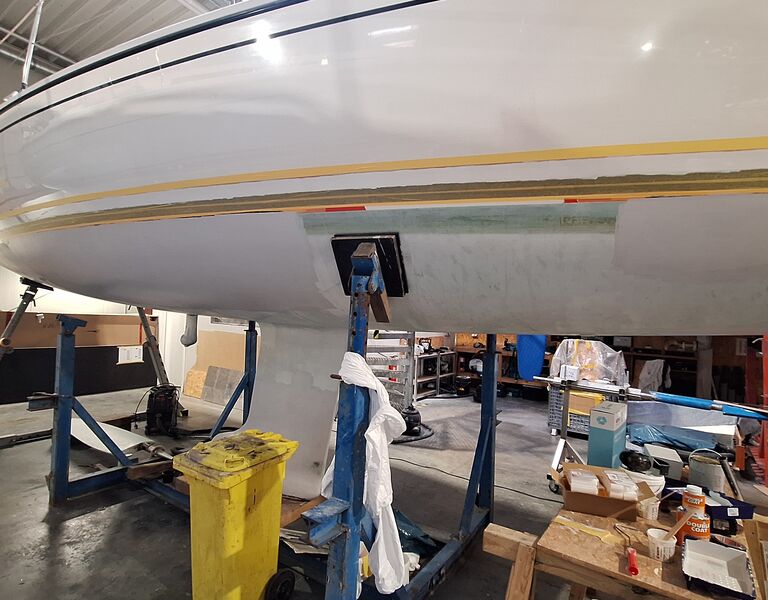

Die reparierten Unterwasserbereiche sind mit weißem Antifouling beschichtet. Die Bearbeitung des weißen Zwischenstreifens befindet sich im Abschluss.

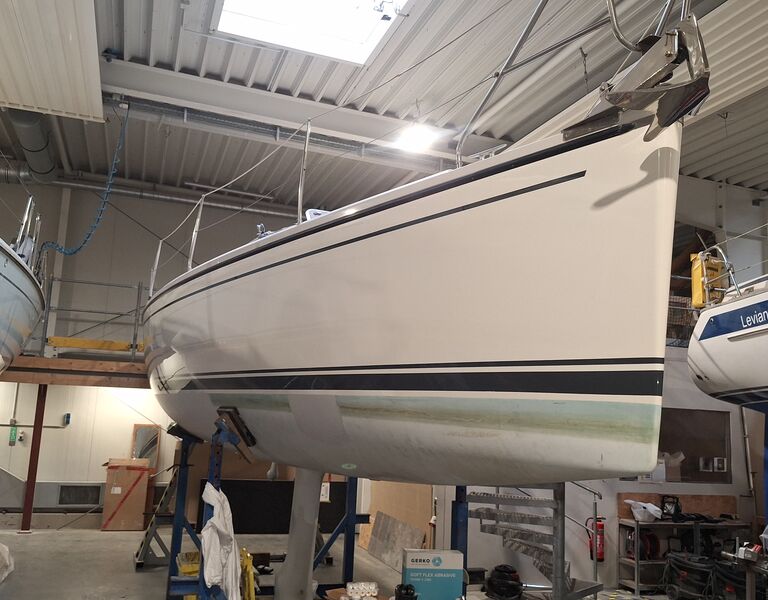

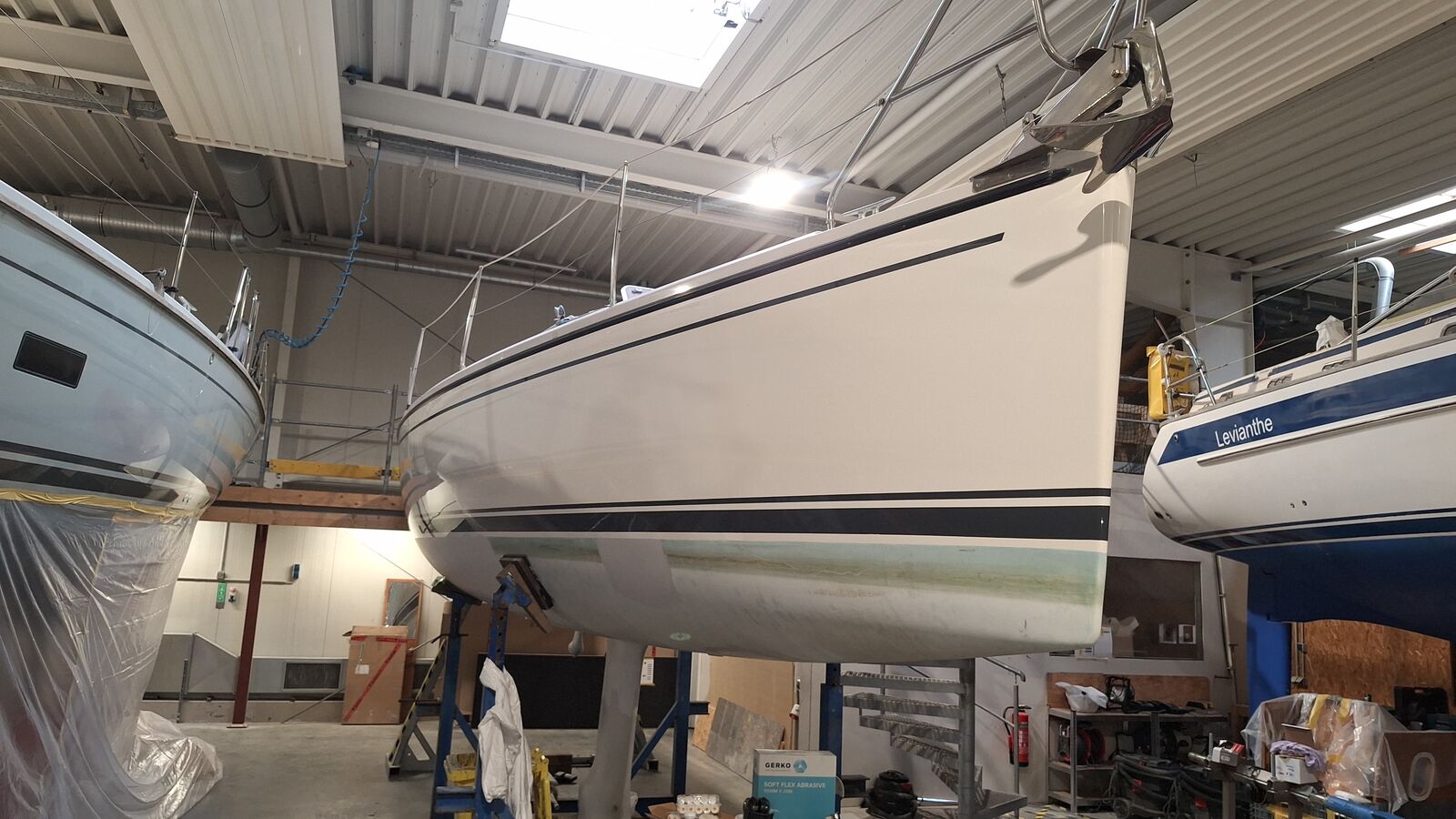

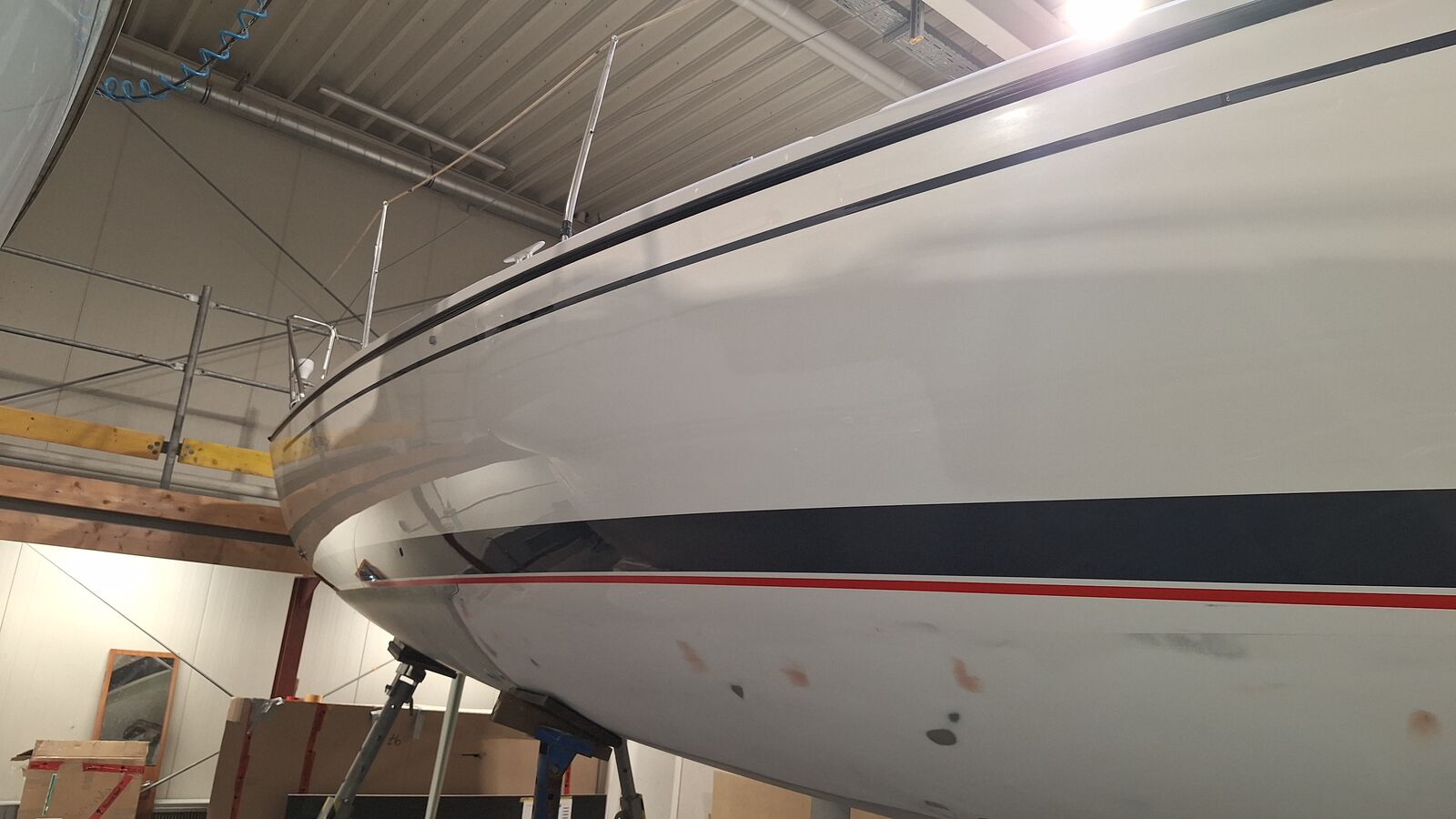

Die Gelcoat-Oberfläche ist fertig bearbeitet, die Zierstreifen samt weißem Zwischenstreifen sind neu lackiert und die instand gesetzten Unterwasserbereiche wieder beschichtet.

GFK Laminat und Gelcoatschäden - Kontakt

Senden Sie uns Übersichts- und Detailfotos sowie Angaben zu Boot, Liegeort, Ereignis und bekannten Vorschäden. Hilfreich sind außerdem Maße, Kontaktdaten und gegebenenfalls Angaben zum Versicherer. Wir stimmen mit Ihnen die nächsten Schritte ab.

Yachtwerft Heiligenhafen GmbH & Co. KG
Warteburgweg 5 · 23774 Heiligenhafen
www.yachtwerft.com

Mo - Do. 7.00 – 16.00 Uhr,
Fr. 7.00 – 13.00 Uhr

Tel.: 04362-50 05 50

Häufige Fragen zu Laminat- und Gelcoat-Reparaturen

Ist ein Haarriss nur ein optischer Schaden?

Das lässt sich nicht allein aus seiner Breite ableiten. Ein Riss kann auf das Gelcoat begrenzt sein oder in das Laminat reichen. Untersuchung und gegebenenfalls gezielte Freilegung klären den Umfang.
